Thema: Projekt Seat Leon 1P / Zusatzbatt. in Planung

Forum: Galerie der User-Einbauten

Autor: gramsi

gramsi - 21/2/2009 um 18:14

So wie manche schon mitbekommen haben werd ich mich demnächst an nem neuem Auto versuchen! Wird ein Seat Leon 1P Sport Limited!

Geplant ist ein 3Wege + Sub mit nem Audison BitOne Prozi

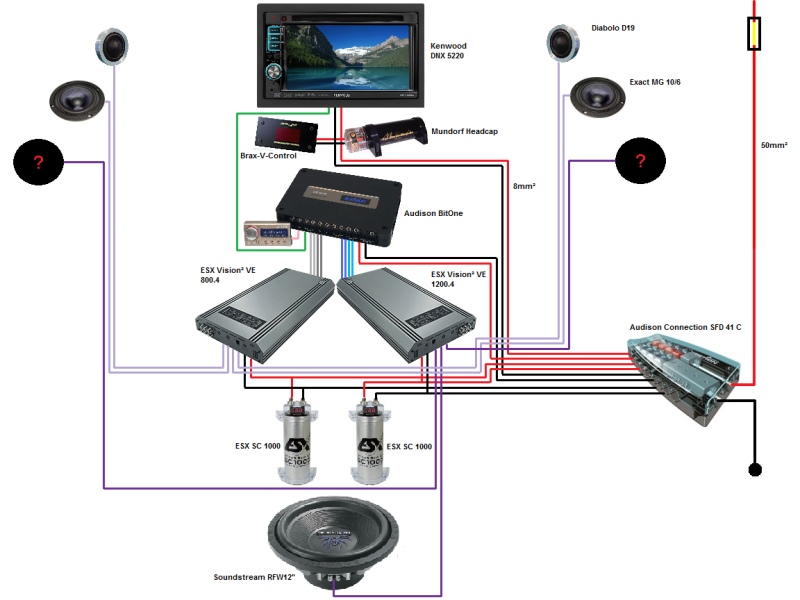

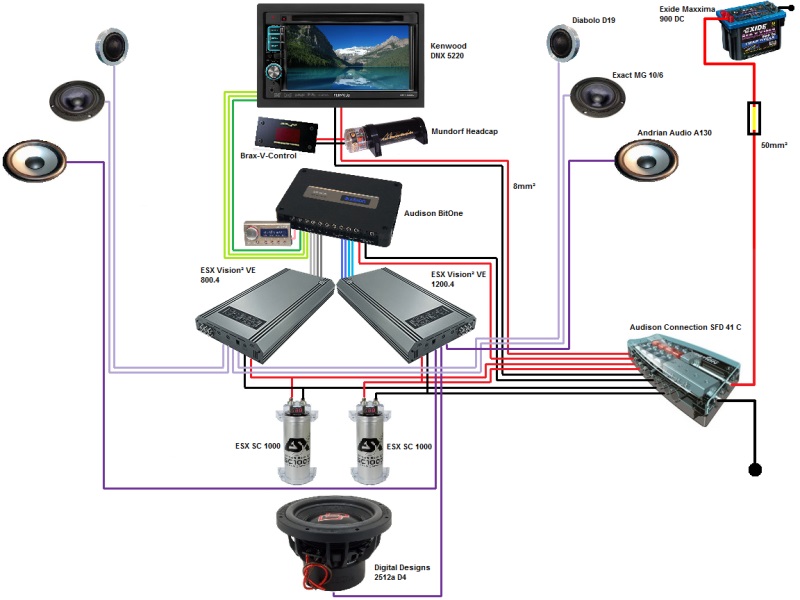

hier die Übersicht,wie es werden soll,Kicker sind noch nicht klar

[Editiert am 4/7/2010 um 12:25 von gramsi]

gramsi - 10/4/2009 um 12:11

so hier ein paar Pics von meinem Wägelchen





















Tieferlegung kommt,nächste Woche rein,net wundern

nu kanns losgehen mit dem Einbau

hunterBC - 10/4/2009 um 12:36

schönes auto

freue mich schon auf die einbau bilder

Zeus_nr1 - 10/4/2009 um 14:20

Tjoa das perfekte Osterauto. Sieht aus wie ein blaues Osterei

Macht bestimmt laune der kleine, auch wenns net meine Form wäre.
Bin aber auch auf den Einbau gespannt.

gramsi - 10/4/2009 um 14:40

tja Ostern ist fast perfekt, musste ja nicht suchen

ich find die Form so ganz gängig da er nicht wie ein üblicher 4 Türer bzw. 5 Türer aussieht!

Nu is Platz für Kind und Frau ohne kompliziertes einsteigen wie beim 3 Türer

Und was beim parken sehr gut is die Türen Rasten in 3 verschiedenen Stellungen ein,
beim 3 Türer is das hin und wieder schon etwas arg schwierig durch die doch sehr grossen Türen!

Spass macht er,muss mich aber noch ein bissel bremsen der hat grad erst 32km auf der Uhr

sodosmsc - 11/4/2009 um 17:16

gramsi - 11/4/2009 um 17:19

gramsi - 12/4/2009 um 09:37

so soll die Front angeordnet werden






was meint Ihr hierzu?

Cassius - 12/4/2009 um 14:01

gramsi - 12/4/2009 um 20:44

obendrüber wird etwas schwierig vom Platz her ,

im Klangfuzzi wurde vorgeschlagen den Ht näher an den MT zu setzen

was wäre den Ideal, der HT links, rechts oder über dem MT

oder spielt das "keine" grosse Rolle

das Gehäuse war mit rund 1 - 1,5l geplant

Lumpi23 - 12/4/2009 um 21:19

gramsi - 12/4/2009 um 21:32

Zitat:

Wenn du sie so davor setzt, wie du es vorhast, dann musst du aber die Schallwand "einknicken", damit die HT richtig ausgerichtet werden...

also auf die Lauscher sollen sie beide ausgerichtet werden, das war gestern Abend nur mal Probe liegen!

und wegen der PORNO A-Säulen hab ich mich ja zu nem 3Wege entschieden

wäre ja zu schade denn Platz ungenutzt zu lassen

sodosmsc - 13/4/2009 um 00:06

Klar reichen 125PS,man muß ja net immer nur rasen.

gramsi - 13/4/2009 um 07:38

eben, aus dem alter sind ma raus

und wichtig, wenn ,
Wir rasen nicht sondern fliegen nur tief und sind dabei
nie schneller als unser Schutzengel fliegen kann!

Exilim - 13/4/2009 um 12:59

Man darf gespannt sein ... !

gramsi - 13/4/2009 um 18:31

bin ich schon aufgeregt,
hoffentlich klappt die Zulassung die Tage das er endlich "meiner" is

und dann gehts richtig los,hab heut nochmal geschaut,
vielleicht bekomme ich die HT auch über die MT!

sodosmsc - 14/4/2009 um 08:05

Dann hau rein und mach viele Bilder!

gramsi - 19/4/2009 um 17:08

nun zu meinen heutigen Machungen zwecks Anlage

habe erstmal die Kabel in Geflechtschlauch gepackt,zum Schutz und der Ordnung wegen

da wären Cinch,CoxialDigital Chinch,USB-Verlängerung,Steuerkabel für BitOneDisplay,8mm²Strom und Masse für die HU und 50mm² für die Anlagenversorgung










die LS Kabel wollte ich auch noch machen aber oh Schreck da is ne komplette 75m Rolle defekt, da is die Isolierung der Ader so dünn das diese durchschaut,
ich könnt kotzen

desweiteren habe ich die Kenwood HU verbaut,DoppelDin Blende in meiner Farbe gibts net,die in grau is minimal anderst,man sieht es kaum,was mich nur stört is die Passgenauigkeit,das Teil is Links nen mm zu gross, so ein Mist!

Hat einer schon Erfahrungen mit den Passgenauigkeiten von solchen Blenden???

So da ich hier und da was zum Anschluss gelesen habe,is ein Quadlookadapter verbaut sowie eine Fakra mit Verstärker.
Zündungsplus wurde vom Zigerettenanzünder gemopst!

hier die Pics











hier sieht man die schlechte Passgenauigkeit der Blende,echt mies!

Die HU geht top,Navi funzt,mache gleich noch ein paar Soft und Firmwareupdates.

Soweit erstmal von mir

Cassius - 19/4/2009 um 19:16

Schaut gut aus

Die Blende würde ich versuchen selber nach zu spachteln und nochmal in der richtigen Farbe lackieren, diese da schaut echt bissl doof aus

gramsi - 19/4/2009 um 19:23

mal schauen die HU muss ja eh nochmal raus,da werd ichs mir nochmal genauer anschauen,trotzdem ärgerlich

sodosmsc - 21/4/2009 um 00:10

gramsi - 24/4/2009 um 18:27

mit der Blende hab ich mir schon was überlegt,wird aber noch net verraten

habe heut ein paar Kabel verlegt,Bilder folgen dann

die Zeit is schon knapp mit Kind aber nuja es eilt ja net unbedingt!

waren heut mal unterwegs und haben dabei ausgiebig das Navi getestet,funzt alles top

EisbaerZZXY - 24/4/2009 um 18:32

gramsi - 24/4/2009 um 19:59

ich will eigentlich nur ein Gehäuse ins Dreieck spachteln und diese ledern, die A-Säule wollte ich net demontieren


hier nun noch die Pics von meinen heutigen Machungen, habe ne neue Rolle mit LS Kabel bekommen,da ja die alte defekt war,

sechs Kabel je im 3er Pack für Links und rechts in Geflechtschlauch gepackt




Sitzauflage hinten rausgeworfen und die Mittelkonsole gelockert um die Kabel in Ihr zu verlegen








das ganze dann zum Schwellerende auf der Beifahrerseite verlegt und durch diesen in den Kofferraum




Kabelsalat hinten


Kabelsalat vorn


Strom folgt demnächst,habe ich heut net geschafft

sodosmsc - 25/4/2009 um 00:39

Na da ist ja schon ein groß Teil der nicht so tollen arbeit schon gemacht.

gramsi - 25/4/2009 um 07:53

dachte ja auch es ginge leichter,war aber trotzdem ne ganz schöne fummelei

EisbaerZZXY - 29/4/2009 um 23:03

Man man man, ist das ein Kack mit diesem Auto!

Habe heute in dem baugleichen Leon Kabel verlegt, an den Seiten entlang, das war noch kein Problem. Ging ganz gut!

ABER: Dann haben wir die Türen gedämmt!Türen abschrauben war schon ein großer Akt und das drauf machen ist die reinste Katastrophe!
Ich wünsche dir schonmal viel Spaß mit dem Teil...

Aber ich will dir ja nicht den Spaß verderben!

Grüße
Patrick

gramsi - 30/4/2009 um 20:12

Deshalb möchte ich ja 13er Kickpanal bauen ,
da die Türen extrem Assi sind

ich meine ein paa Exact M18W würden ja schon reizen,aber ach der Aufwand,nö Danke

Clipser - 30/4/2009 um 21:24

EisbaerZZXY - 1/5/2009 um 09:27

gramsi - 1/5/2009 um 10:48

Zitat:

Ich denke der Veyron wird bald mal nen eigenen Thread aufmachen.

das wäre natürlich genial da kann man hier und da mal schauen und sich Tips holen!

Wichtig Bilders

Als TMT werden es bei mir zu 99.9% AdrianAudio A130 auf die Stahlringe von AA montiert und ein ein Kickpanal gebastelt auf ca. 4l geschlossen!

Spyder - 1/5/2009 um 10:57

also ich würde zu der anordnung sagen am besten hören und rumprobieren.
willst du keine zusatzbat verbaun? ein 50mm² scheint mir fast weng wenig für dein vorhaben. besonders mit dem soundstream hinten drin

gramsi - 1/5/2009 um 13:01

Das 50mm² reicht grad noch aus! Da hab ich keine Bedenken!

Die Starterbatt. soll bei Gelegenheit gegen eine gescheite getauscht werden!

Bei der Wahl bin ich mir noch nicht ganz sicher

Zusatzbatt. kommt defintiv nicht!

Spyder - 1/5/2009 um 13:07

also wenn es grad so ausreicht würd ich lieber noch n zweites mit rein packen.

gramsi - 1/5/2009 um 13:15

Spyder - 1/5/2009 um 13:31

nicht nur an den strom denken
sondern auch ma an den spannungsfall
also ohne zusatzbat würd ich noch n 2. mit rein legen

gramsi - 1/5/2009 um 21:52

Zitat:

spannungsfall

wo ist doch gleich der Eimer dafür

das passt schon so

gramsi - 2/5/2009 um 17:08

so da die Zeit ja mit Kind etwas knapp is,habe ich heut fix mal auf der Beifahrerseite das Grundgehäuse für die Front reingespachtelt! gut 1,5h und alles war fertig.

hier die Pics

der Einbauort


alles schön abkleben


spachtel nach und nach aufbringen in einer dünnen Schicht




hier das fertige Grundgehäuse






bin soweit zufrieden für meinen ersten Gehäuseversuch
,alles heile geblieben auf der AMA und der A-Säule

Das ganze Gehäuse wird Ihnen zusätzlich mit GFK-Matten belegt und mit Brax-Ex bestrichen!

Danach wird ein MDF Ring mit dem Mitteltöner und Hochtöner fixiert und das Gehäuse mit GFK-Matten verschlossen!

Pics folgen natürlich

[Editiert am 2/5/2009 um 17:41 von gramsi]

Spyder - 2/5/2009 um 17:14

Veyron - 2/5/2009 um 17:22

gramsi - 2/5/2009 um 17:38

Zitat:

jetzt hast du mir auch n tip mit der spachtel gegeben wie ma des machen kann. mit gfk währs ne ziemliche sauerei^^

als Grundgerüst is es gut und soll ja Ihnen noch verstärkt werden mit GFK

@Spider, tolle Signatur,bin schon auf Deine Machungen gespannt

Zitat:

Das mit den Dreiecken ist ne gute Idee, aber ich bräuchte die Verglasung schon noch, da fällt ne Ecke Sicht weg, aber wenn du damit klar kommst ist alles gut.

durch meine Dreiecke seh ich eh nix,von daher kein Verlust

Clipser - 2/5/2009 um 18:38

gramsi - 2/5/2009 um 18:45

jo bis nachher, geh erstmal in die Wanne mit unserem kleinen Star

gramsi - 9/5/2009 um 19:50

wieder ein paar Kleinigkeiten geschafft

hatte versucht die Grundform für meine Fahrerseite zu spachteln, habe ich allerdings zerbrochen beim Versuch sie rauszubekommen ! Nuja auf ein neues,man lernt ja nie aus!

hier meine Machungen des We´s,geht halt immer nur Stück für Stück

erstmal alle Stromkabel vorbereitet und konfektioniert




hier der Masseanschluss für die Batterie zur Karosserie mal im Detail
Kabelschuhe montiert


Geflechtschlauch drüber


Geflechtschlauch mit selbstschweissendem Isolierband befestigt


Tülle drüber und fertig


ausserdem habe ich noch den Sicherungshalter montiert und zwar auf dem Deckel vom Sicherungsverteiler






das ganze wird mit Karosseriekleber noch abgedichtet da der Deckel ja spritzwassergeschützt ist

gramsi - 10/5/2009 um 09:16

hier schonmal die angefertigten Schablonen

so sollen die MT , HT mal werden, bzw. die Anordnung
Umgekehrt is schlecht also HT nach innen da wird das Gehäuse zu gross und ragt zu sehr in die Frontscheibe

sodosmsc - 10/5/2009 um 18:14

Bin mal auf die fertigen Gehäuse gespannt,bis jetzt sehr saubere Arbeit.

Cassius - 11/5/2009 um 08:45

Spider - 11/5/2009 um 09:07

@gramsi
guter Anfang was man so sieht, bin auf die fertigen gespannt, vor allem wie das später von außen aussieht, hinter dem kleines Fenster

dennoch 2 Fragen, hat es dir beim aushärten die Glasfaser-Spachtelform verzogen? mit was haste denn abgeklebt, sieht nach doppelseitigem Klebeband fast aus ^^



@cassi
Paddy hatte dir nichts geschrieben, wurde wohl doch gehackt, aber das PW war ohnehin sehr leicht

gramsi - 14/5/2009 um 20:09

Fenster werden eventuell getönt,is aber noch nicht ganz raus!

Das Klebeband ist Lackierkrepband,da wir mit anderen schon schlechte erfahrungen gesammelt haben

die Spachtelform hat sich beim rausnehmen ein wing verzogen,is aber net tragisch wird eh noch mehrfach angepasst,bis es passt,ach ja es soll mal Leder werden

@Cassi, die A-Säule wollte ich eigentlich so lassen damit alles Rückrüstfähig bleibt,

Quasi Anlage raus und Auto Original und gut

[Editiert am 14/5/2009 um 20:40 von gramsi]

gramsi - 15/5/2009 um 21:04

so war heut auch wieder ein bissel fleissig und hab mich nochmal an der Fahrerseite versucht nachdem mir ja das erste Gehäuse zerbrochen war beim rausfummeln

diesmal ging alles gut hier die Bilders

schön abkleben


und nach und nach spachtel aufgebracht





hier die linke Seite, wie es werden soll


und hier die rechte


so,bin mal gespannt ob ich die Gehäuse so hinbekomme wie ich mir das vorstelle

gramsi - 17/5/2009 um 18:48

so in kleinen Schritten gehts weiter,

heute gab es meine ersten GFK Versuche mit Harz,hat alles supi geklappt
die Gehäuse wurden innen mit 2 Schichten verstärkt und ebenfalls nochmal 2 Schichten Brax-Ex-Vibration aufgetragen,
dies habe ich jetzt schon gemacht da man an die tiefen Stellen ja nicht mehr rankommt wenn ichs Gehäuse verschlossen habe!

hier die Pics



















nächste Woche werd ich mich drüber machen die Gehäuse zu verschliessen und dann mit feinarbeiten das ganze anpassen!

Leder is schon bestellt

Hoffentlich wirds schick

Kellerklausi - 19/5/2009 um 10:26

Spyder - 19/5/2009 um 17:06

schaut gut aus bin auf die fertigen gehäuse gespannt.
wie willst du sie eigentlich festmachen wenn du es rückrüstfähig lassen willst?

gramsi - 20/5/2009 um 20:28

oerbenni - 20/5/2009 um 21:30

Da bin ich aber auch mal aufs Ergebnis gespannt. Finde solche Einbauthemen immer klasse. SIeht man immer wieder n paar Tricks wo man vielleicht selber nicht drauf gekommen wäre

Und da mittlerweile ein neues Auto bei uns im Hof steht (Grande Punto) und dieser auch diese völlig sinnfreien Spiegelecken besitzt werd ich mir das mal weiter anschauen Eigentlich soll er ja unberührt bleiben aber ganz ohne wirds wohl nicht gehen wenn ich mir so die Werkströten anhör

Gruß Benni

gramsi - 21/5/2009 um 17:40

so Männertag war ich fleissig,Wetter war eh net so doll zum wandern,

also schön gebastelt bei einem schönem Augustiner zum Durst löschen


so erstmal alles angezeichnet,MDF Ring für den MT zur befestigung
und ein 4mm Bastelspeerholz damit er bündig sitzt






kurze Passprobe




beides verklebt und von den HT´s die Spachtelringe eingesetzt




nun die Gehäusegrundform ins Auto gepackt und denn Ring ausgerichtet und festgeklebt




nun habe ich ein paar dünne Holzstreifen eingeklebt,damit ich laminieren kann




hier das rumgesaue




die Gehäuse zu 90% zugeschnitten






und innen natürlich wieder mit Brax-Ex ruhiggestellt!


hier noch die Passprobe,habe die Ht´s so hoch wie möglich angesetzt,wurde mir ja mehrfach empfohlen




so morgen gehts dann weiter

Kellerklausi - 21/5/2009 um 22:15

Sieht Nett aus

Aber meinst du nicht das es langsam mal an der Zeit wäre dir nen Fräszirkel zuzulegen?
Bin gespannt obman die "unrunde" Stichsägenarbeit nach dem beledern noch sieht!

gramsi - 22/5/2009 um 07:02

wäre angebracht,stimmt schon

denke aber das das Leder es retuschiert!

ansonsten wird halt nachgebessert

Spyder - 22/5/2009 um 08:10

die wand machst du aber schon noch dicker oder?
schaut schonmal gut aus

gramsi - 22/5/2009 um 08:22

aber natürlich,da kommt nochmal ne Lage Glasfaserspachtel drauf um die groben unebenheiten zu beseitigen und zu füllen und danach Feinspachtel

schleifen spachteln schleifen spachteln usw.

Clipser - 22/5/2009 um 13:06

Respekt Doktor!
Bin ja mal gespannt wie das dann klingt. Ob das mit der unrunden Sägearbeit wohl an der Auguste lag?
Ich finds geil. Wenn du ne Fräse brauchst, weist ja, wo ich wohn!

Und nun sie zu, daß du fertig wirst!

gramsi - 22/5/2009 um 14:28

geb mir Mühe

hier noch meine neue zwecks Stromversorgung





geil geil

gramsi - 24/5/2009 um 13:31

so wieder ein kleines Stück dem grossem Ziel näher gekommen

habe gestern beide Gehäuse verschlossen und dies natürlich auch mit Brax-EX gedämmt,damit ruh ist!

hier die Pics












desweiteren habe ich bei einem Gehäuse schon angefangen dies zu spachteln,leider is mir dabei das Material ausgegangen.




hier nochmal die verschlossen Stellen bei der Passprobe im Auto

Fleesch - 24/5/2009 um 22:02

devilson - 25/5/2009 um 21:53

gramsi - 29/5/2009 um 13:51

heute hab ich mich erstmal um die Stromversorgung gekümmert also die alte (neue) Batt. flog raus,die Exide Maxxima 900DC rein,das 50mm² wurde verlegt und angeschlossen,das 8mm² Strom und Masse für die HU von hinten nach vorne verlegt,und die LS Kabel schonmal zu den A-Säulen geführt.
Die Kabel sind alle durch Geflechtschlauch geschützt

hier die Pics

zuerst mal die alte Batt. raus


dann mit einem langem Abhänger einer OWA Decke,durch die Tülle der Originalkabel gestochen und das 50mm² angebunden und eingezogen!
(kleiner Tip,von innen gesehen war rechts an der Tülle so gut wie kein durchkommen aber über dem kabelbaum passen locker 2x 50mm² durch)




das 50mm² sowie das 8mm² für die HU wurde durch den linken Schweller geführt


hier die Befestigung der Kabel für die LS unter der AMA




hier die Verstärkung der Werksmasse,in meinem Fall um ein 50mm²!


zu Schluss noch den ANL Halter angeschlossen,das Kabel wurde mit Aderenthülsen versehen und die Batt. angeklemmt!
Finde es voll geil mit den Flügelmuttern an der Exide! Da kann man problemlos seine Anlage abgreifen! Von der Höhe passt die Batt. auch ohne Probleme.
Eine Abdeckung für den Pluspol baue ich noch!


Stromtechnisch wäre ich soweit,fehlt nur noch die Masse hinten die ich am Gurtschloss abgreifen will! Muss mich hier aber erstmal um so einen Torx-Schlüssel in dieser Grösse kümmern.


und das beste,die Post war da,mit meinem Leder und dem Kleber


also bald gehts ans Ledern

EisbaerZZXY - 29/5/2009 um 15:31

Das Stromkabel haben wir an der selben Stelle verlegt. Das ging besser als ich vorher dachte.

Nun los, mach deine Dreiecke fertig!
Unsere A-Säulen sind fertig!

Grüße
Patrick

gramsi - 29/5/2009 um 17:27

war ja eben im Baumarkt und habe nochmal Spachtel gekauft! Gab ja letzte Woche nix

morgen gehts weiter

hier nochmal ein Bild von innen,is genug Platz bis zur Haube

gramsi - 30/5/2009 um 17:56

ja so in etwa stelle ich mir das ganze vor!

hab heut noch ein bissel weiter gemacht und die Gehäuse der AMA und A-Säule angepasst

also wie immer alles fein abgeklebt


und dann angepasst










nun fehlt nur noch der Feinspachtel und das Leder


ausserdem habe ich schonmal ne Schablone gemacht,wo ich in der Mittelkonsole das Bedienteil für den Prozi hinbaue,die Spannungsanzeige,sowie die Beifahrerairbagleuchte und den Warnblinklichtschalter,welches ich beides versetzen muss!

Clipser - 31/5/2009 um 11:03

Der "Holzgramsi" wird zum GFK- Heini! Finds geil Doc. Wenn das nur halb so gut klingt wie´s aussieht, hat sich die Arbeit gelohnt. Bin auf die Kickpannels gespannt...... Frohes Schaffen weiterhin und bis heute Abend

gramsi - 31/5/2009 um 12:11

ich will doch schwer hoffen das es geil geht

können ja heut Abend mal in Ruhe schwatzen

GFK Heini, nuja er Mini GFK Heini bei dem bissel Zeug im Vergleich zu Dir

gramsi - 1/6/2009 um 20:08

so hab mich mal mit schleifen und feinspachteln ausgetobt!

hier das Ergebniss









ein paar Feinheiten sind noch zu machen,dass wird dann nächsten Samstag gemacht,dann werden die Gehäuse gleich noch mit Leder bezogen!

siehe hier mit kurzer Passprobe vom MT


nächstes We werden die Teile fertig

[Editiert am 7/6/2009 um 18:01 von gramsi]

Clipser - 6/6/2009 um 22:33

gramsi - 7/6/2009 um 09:57

so gestern waren wir fleissig und haben die Gehäuse geledert!

vorher aber nochmal ein paar feine Anpassungsarbeiten an die AMA


danach nochmal schleifen und gut


das Leder grob zugeschnitten und mit Kleber bestrichen,das Gehäuse auch


nach 30min. warten gings nun ans föhnen,ziehen,drücken,rollern und schneiden




hier die fertgen Gehäuse


für die Dreicksfenster,habe ich ein paar Plastedreicke geschnitten welche mit schwarzem Leder bezogen wurden




und so siehts aus von aussen


hier schonmal ein bestücktes Gehäuse,keine Angst da kommen andere Schrauben rein,war nur zur Probe



Danke nochmal an Christian und André

[Editiert am 7/6/2009 um 18:02 von gramsi]

EisbaerZZXY - 7/6/2009 um 10:06

gramsi - 7/6/2009 um 10:18

weil ich nicht weiss wie es sich verhält wenn man vorne tönt,nich wenn ich die Kiste wieder abgebe das es Stress gibt,

ich finds schick,is dezent,is halt durch den Blitz eine wenig doofe Aufnahme

das schwarze Leder brauch ich eh und das bissel Plaste da is auf Arbeit runtergefallen von daher hatte ich ja null Kosten

EisbaerZZXY - 7/6/2009 um 10:28

sodosmsc - 8/6/2009 um 22:50

Finde die Idee mit der Folie auch besser,aber es muß dir gefallen.
Und so ein Stück Folie bekommste bei einem der Scheiben tönt bestimmt geschenkt.

gramsi - 11/6/2009 um 20:05

nuja is halt Geschmackssache und falls es mich doch stört kann man es ja fix ändern

werd mich morgen mal dran machen die Kabel in die Gehäuse zu bringen und die LS einbauen,damit erstmal was fertiges zu sehen ist !

Dann is noch mittelkonsole und der Kofferraum dran

sodosmsc - 12/6/2009 um 17:15

Also hast du noch genug zu tun.

gramsi - 12/6/2009 um 18:05

wäre ja sonst Langweilig

der kleine hat letzte Woche gespannt beim Löten zugeschaut

hier mal die Machungen von heute

zuerst mal Kabel an die HT und MT gelötet


dann auf der Beifahrerseite und Fahrerseite den Seitendeckel der Armatur entfernt um die Kabel nach oben zu führen




die Kabel wurden natürlich auch wieder bis ins Gehäuse in Geflechtschlauch gepackt zum Schutz


auserdem wurden die Stahlseile mit nach unten geführt um das Gehäuse zu befestigen und zu sichern! Sitzt eh schon straff fest und dies dient der Sicherheit! Schrauben is net wegen der Rückrüstfähigkeit!


die Kabel im Gehäuse auf der Fahrerseite


hier das mit Schafwolle bedämpfte Gehäuse und die LS bereit zum einbauen,Kabel wurden mit Stecker und Kupplung versehen um die Chassis bei Bedarf leicht tauschen zu können


das Endergebnis




die Totale


soweit erstmal zur MT HT Einheit,nun gehts zum Kofferraum und der Mittelkonsole,damit auch bald mal Musi aus den Teilen kommt

Clipser - 13/6/2009 um 13:28

gramsi - 14/6/2009 um 08:31

so nachdem ich mir noch fix so einen Vielzahnbit organisiert hatte,habe ich meine Masse im Kofferraum noch gemacht!

also wie immer erstmal schön Geflechtschlauch drüber,zum Schutz






Dann habe ich zur Sicherheit,noch ne Brücke zwischen beiden Gurtschlössern gemacht,dass Kabel hatte ich übrig und Schaden kanns auch net:lol:




noch schick gebündelt und somit liegen alle Kabel die benötigt werden!:right:

[Editiert am 14/6/2009 um 08:32 von gramsi]

Kellerklausi - 14/6/2009 um 13:09

Oh doch das kann schon schaden!!!
Sternförmiger Massepunkt sollte man immer Anstreben! den hast du in diesem Fall leider nicht!
Probleme KÖNNEN Störgeräusche sein!

Ansonsten feine Arbeit und wenns keine Geräusche gibt kannst dus auch so lassen

gramsi - 14/6/2009 um 13:44

gramsi - 21/6/2009 um 09:06

haben am We bei meinem Schwager Musik verbaut und somit is es bei mir nicht viel geworden! habe die Gehäuse mit Stahlseilen gesichert, welche am Träger der Ama befestigt worden sind!





is nur zur Sicherheit,Schrauben wollt ich ja net wegen Rückbaufähigkeit und die Gehäuse sitzen eh so straff,von daher

Clipser - 21/6/2009 um 10:13

Hey Doc!

Hab ihn gestern im Baumarkt getroffen. Schick geworden, nur die Rolle mußt du ihm noch madig machen.
Hab schon einen "Anschiss" von deiner Schwester bekommen, weil Marcus jetzt infiziert ist

Haste denn nun schonmal Töne rausgebracht aus deinen MT´s?

Mach ja auch grade meine A-Säulen neu, die haben mich im Baumarkt beschissen . Schpachtel gekauft - aufgemacht - hart wie ein Stein. Abkotz, morgen flack ichs rein ins Regal!

Das mit den Stahlseilen sieht doch recht robust aus.

gramsi - 21/6/2009 um 12:59

tja ja der Marcus,lecker gehts bisher! Und die Rolle nuja die Idee find ich garnicht mal so übel für mehr reichts Budget erstmal net,sind ja Restbestände aus seinem Polo!

Meine Mt´s zum tönen zu bringen hab ich noch net geschafft,wird auch noch dauern,der ganze Kofferraum fehlt ja noch

nuja nach und nach


Grüsse zuhaus

gramsi - 3/7/2009 um 19:51

so hab mich mal weiter um den Umbau der Mittelkonsole gekümmert

eine Schablone aus Pappe erstellt,mit der Anordung wie es mal werden soll, Bedienteil Prozi, Spannungsanzeige und da es ja sonst hinter der Blende wäre müssen die Airbagfunzel und der Blinklichtschalter versetzt und mit integriert werden!




Schablone auf ein Bastelspeerholz übertragen


Anordnung und Einpassung der Komponenten






Seitenblenden eingepasst und angebaut




und zur Stabilität das ganze mit GFK überzogen

Clipser - 3/7/2009 um 20:22

ui! Sieht doch schonmal gut aus Doctor!

Weiter so!

diabolic - 3/7/2009 um 20:30

gramsi - 3/7/2009 um 21:21

wir werden beim Oki sein zum Mamut Üh,allerdings werd ich da noch net fertig sein

gramsi - 5/7/2009 um 13:48

so nächste Woche wird geledert

Zuvor musste allerdings noch ein wenig gespachtelt und geschliffen werden.

Damit später die Brax Spannungsanzeige bündig mit dem Leder sitzt habe ich um den Abstand zum Leder zu bekommen ein Küchengummi um die Anzeige gespannt und dies mit Lackierkreppband befestigt




dann die Anzeige prov. festgeschraubt


und eingespachtelt


dann wie immer schleifen und feinspachteln




hier noch die Kurze Passbrobe mit Leder vom Bedienteil des Prozi´s




so soweit bin ich erstmal zufrieden,Passprobe des ganzen hatte ich gestern Abend noch gemacht und da ich ja den Schaltsack demontieren konnte ging es auch ganzbeinig rein und sitzt top

gramsi - 11/7/2009 um 18:30

heut habe ich mich selber zum ersten mal mit Ledern beschäftigt!
bin Stolz wie Sau, gibt zwar hier und da ein paar Kleinigkeiten,aber nuja bin ja kein Profi.

zuvor noch die Löcher vom Warnblinklicht und der Airbagfunzel grösser gefeilt,damit die Lederfalz reinpasst


Leder grob zugeschnitten, Kleber angerührt


alles eingepinselt und 30min. ziehen lassen


dann Heisluftfön klargemacht und losgelegt


hier das fertige Teil


die Komponenten wieder reingebastelt


und ab ins Auto damit








passt wunderbar und ich komme super ans Bedienteil vom Prozi,
ich muss es nichtmal verschrauben da es wirklich Bombenfest auf Spannung sitz

Robbn90 - 11/7/2009 um 18:44

Clipser - 11/7/2009 um 19:07

Hat ein bisschen was von Flugzeug Doc! Sieht sehr lecker aus, deine Konsole! Leder passt top. Glückwunsch zu der gelungenen Aktion!

Spyder - 12/7/2009 um 10:09

alter vatter schaut sehr geil aus dein ganzer umbau sehr net gemacht

BaSS-iX - 12/7/2009 um 12:15

Sehr sauber

aber dein Warnblinkschalter ist verkehrt herum





grüße
marco

Kellerklausi - 12/7/2009 um 13:20

Sieht ja schon sehr sehr gut aus

Aber auf den Foto wirkt es als wäre das Leder stellenweiße nicht gescheit gespannt worden?
Wenn ja dann musst du MEHR ziehen und weniger Warm machen!
Kommst du zufällig am 1. August zu uns Bayern runter?^^

gramsi - 12/7/2009 um 19:23

@ Bass-ix hm jetzt wo Du es sagst , nuja haupsache man weiss wozu er da ist und das er funktioniert

@Kellerklausi
glaub der Fön war nen Tick zu warm
ich schätze mal nein, bin aber wenn nix dazwischen kommt beim Oki!

@ all DANKE FÜRS LOB

[Editiert am 12/7/2009 um 19:28 von gramsi]

gramsi - 17/7/2009 um 10:54

weiter nun mit meinem Umbau,bevor der Kofferraumausbau einzug hält wurde erstmal die Reserveradmulde gedämmt,hier die Pics dazu

erstmal alles raus






hier 20 ADM´s wovon gute 14 gebraucht wurden


hier die Mulde


auch die Rückseite wurde gedämmt,und diese Lederläppchen vor den Entlüftungsöffnungen ruhig gestellt


die Verkleidung wurde auch ein wenig beschwert und mit Schaumstoff wieder press eingesetzt


hier das Endergebniss

SmokieMcPot - 17/7/2009 um 11:05

Hi, ich hab letztes WE auch meine RRM mit diesen Matten gedämmt. Kurze Frage dazu: Hören die Dinger irgendwann auf so bestialisch zu stinken...gerade jetzt, wo die Sonne wieder etwas geschienen hat, kann man nur mit offenem Fenster fahren

MfG der Smokie

[Editiert am 8/5/2010 um 19:30 von SmokieMcPot]

Robbn90 - 17/7/2009 um 11:05

Sehr schön und sauber gedämmt
Meeehr Bilders!!!

Greetz

gramsi - 17/7/2009 um 11:29

also meine Stinken überhaupt nicht

hier mehr Pics

Beim Versuch alles unterzubekommen musste allerdings feststellen das ich doch zuviel Zeugs habe was irgendwie Platz finden muss, ich habe bestimmt gut 2 Stunden alles hin und her gelegt gestapelt,gerückt und weiss der Geier was, bis ich ne Lösung hatte,allerdings büse ich dadurch gut 7cm Kofferaumhöhe ein,nuja wer das eine will muss eben das andere mögen und diesen Kompromiss musste ich dann eingehen.

hier die Pics

zuerst die Grundplatte angefertigt


dann alles Stundenlang hin und hergelegt,bis ichs hatte mit was ich mich anfreunden könnte,wollte auf jeden Fall problemlos an die Regler kommen,der Sicherungshalter sollte zugäglich sein und der Prozi ebenfalls




dann die Streben fürs Deckbrett der oberen Etage gesetzt,zwischen diese soll die grosse ESX wandern


dann das obere Deckbrett zugeschnitten und Auschnitte für die Regler der ESX und die Caps angefertigt






hier mal die Anordnung in der oberen Etage


alles wieder raus und Deckbrett schneiden


der Ausschnitt wird klappbar gemacht damit man schön einfach an alles rankommt


bin mir noch nicht schlüssig ob die Etagen in blau oder schwarz bezogen werden

soweit erstmal von mir,mehr demnächst

Clipser - 17/7/2009 um 12:11

Ganz schön fleißig Doc! Jetzt haste den Christian überholt

Hoffe, wir sehn uns morgen mal

Cassius - 17/7/2009 um 16:32

Zitat von SmokieMcPot, am 17/7/2009 um 11:05

Hi, ich hab letztes WE auch meine RRM mit diesen Matten gedämmt. Kurze Frage dazu: Hören die Dinger irgendwann auf so bestialisch zu stinken...gerade jetzt, wo die Sonne wieder etwas geschienen hat, kann man nur mit offenem Fenster fahren MfG der Smokie

Billige ebay ware gekauft oder MXM/Sinus Live?

SmokieMcPot - 17/7/2009 um 16:34

Nein, nicht eBay

Edith: hab nochmal nachgeschaut: SinusLive

[Editiert am 8/5/2010 um 19:30 von SmokieMcPot]

BaSS-iX - 17/7/2009 um 16:41

ach deswegen jetzt das Butyl statt des Bitumen....... ich versteeeehe

Deine Alu Aufnahmen sind übrigens da
feine Dinger.




grüße
marco

SmokieMcPot - 17/7/2009 um 16:52

Zitat von BaSS-iX, am 17/7/2009 um 16:41

ach deswegen jetzt das Butyl statt des Bitumen....... ich versteeeehe

Naja, war auch ein Grund^^

Der Hauptgrund war aber, dass sich das Alubutyl 10 mal so schnell verarbeiten lässt und man sich nicht ständig am Heißluftföhn verbrennt

Außerdem wird die Karre dann nich so schwer!

MfG der Smokie

[Editiert am 8/5/2010 um 19:31 von SmokieMcPot]

gramsi - 19/7/2009 um 11:19

so da mein Kenwood Navi ja nen USB Anschluss hat,habe ich diesen durch die Mittelkonsole verlegt in Form eines USB Balles und in nem Getränkehalter montiert,bzw. versteckt!

Hat den Vorteil das man nen Stick net abbrechen kann!

zuerst mal nen Kleinstmögliches Loch gemacht,damit der USB Stecker durchpasst und der Kabelanschluss das ganze geschickt verdeckt


hier der USB Ball,Kabel natürlich in Geflechtschlauch gepackt


hier der ball im Becherhalter


Kabel verlegt unter der Mittelkonsole


noch zusammenstecken und fertig


im Kofferraum gehts demnächst weiter:right:

gramsi - 7/8/2009 um 18:46

es gibt wieder ein bissel was neues! Habe heute begonnen die Sachen in der Mulde zu verstauen!

zuerst wurde der unterste Boden schwarz lackiert,damit man wenn man die Capspannung liesst nichts helles vom Holz sieht! reicht ja auch!


auch die obere Etage wurde gelackt,aber nur da wo Durchfürungen sind,der Rest wird mit Stoff bezogen!


die untere Etage wurde verschraubt,die Schrauben schwarz lackiert und ein Filzstück draufgeklebt,damit es net klappert am Ampunterboden!


dann wurde der Cap für die grosse Vision verbaut sowie der Cap für die kleine Vision die ja eine Etage drüber sitzen wird!








Kabel für den Sub verlegt in 8mm² und die Kickbässe schon angeklemmt!






soweit der momentane Stand,mal schauen ob ich am We noch was schaffe

Robbn90 - 7/8/2009 um 19:05

Geile Machungen...
das wird fein

Greetz

diabolic - 7/8/2009 um 19:06

schöne arbeit,
auch wenn mir das zu schwer wäre.
zur geräteauswahl kann ich auch nichts negatives sagen,
irgendwoher kenn ich die dinger doch


lässt du das so, oder baust du noch eine belüftung ein?
teils staut sich die hitze in den unteren etagen doch recht stark



aber vielleicht noch ein tip an dieser stelle:
mit google sketchup pro kannst du sehr schnell am rechner deinen kofferraum nachbauen, deine elemente ebenso und diese dann frei positionieren.

so kannst du viel schneller die bauteilposition verändern.


mit programmen wie cinema4d kannst du das sogar schon mit kabeln anschliessen und die maximalen biegegrade eingeben, sodass du eine realistische krümmung hinbekommst und da auch keine probleme bekommst.

[Editiert am 7/8/2009 um 19:09 von diabolic]

gramsi - 7/8/2009 um 19:30

Lüfter kommen noch ins obere Deckbrett alles nach und nach! bei Bedarf auch einer direkt vor den Amp in der ersten Etage!

Danke fürs Lob,

ich schau mir lieber alles in echt an,die Ideen kommen dann nach und nach,dass mit dem Rechner is sicher ne feine Sache aber nichts für mich!

ich muss sowas sehen,dann habe ich schon meine Vorstellungen

trotzdem Danke für den Tip

diabolic - 7/8/2009 um 19:43

das kenn ich.
leider erspart der pc so richtig viel zeit,
vor allem wenn man im kundenauftrag arbeitet.
dann misst du nur den kofferraum ein,
schickst den kunden los und lässt ihn ein wenig später antanzen,
dass er das unterschreibt.

bilder verkaufen sich meist besser, als wortbeschreibungen

aber bei den komponenten hast du ja nicht wirklich viele sinnvolle möglichkeiten, aber qualität braucht nunmal platz.

ich hoffe die arbeit lohnt sich dann auch.

gramsi - 7/8/2009 um 19:50

sodosmsc - 9/8/2009 um 12:45

gramsi - 9/8/2009 um 13:54

@Sodosmsc DANKE DANKE

hab heut noch ein Stündchen Zeit gehabt und hab die oberste Etage bezogen!

hier die Pics dazu








Stromverteiler verbaut,wird eventuell noch anderst ausgerichtet


der BitOne Prozi wird ein bissel höhergelegt,damit die Kabel unter diesem in die unterste Etage verlegt werden können


hohes Intresse auch beim Sohnemann


hier nochmal die Etage ohne Amp,dieser kommt dann nächste Woche rein!

gramsi - 14/8/2009 um 19:46

so dem Ziel ein Stückchen näher!

zuerst noch die Chinchkabel in der unteren Etage verlegt



dann die obere Etage reingebaut


Amp und Stromverteiler eingebaut


Stromverteiler angeschlossen


Amp angeschlossen


Kabel für Prozi nach innen geführt und das 8mm² für die Hu noch angeschlossen!


es wird es wird.......

sodosmsc - 17/8/2009 um 00:17

Das wichtigteste ist das Interesse vom Sohnemann.

diabolic - 17/8/2009 um 23:12

gramsi - 21/8/2009 um 12:32

weil die Kabel flach bleiben müssen! Weil der Prozzi ja auf Füsschen drüberpassen muss!

Bilder folgen heut Abend

gramsi - 21/8/2009 um 18:34

so heute wars endlich soweit mit Inbetriebnahme,doch zuvor gab es noch einiges zu tun!

zuerst mal Radio raus


hier der Headcap


und siehe Fussmatte


Chinchkabel hochführen und das 8mm² für die HU Einspeisung


mein Kumpel fleissig am löten


so alles dran


noch Stoff drum damit es net klappert unter der AMA


fertig


irgendwann wird die Blende sowieso in Leder bezogen,wird wohl ne Winterarbeit:lol:

200A ANL Sicherung rein


Caps geladen


noch Sicherungen gesetzt für den BitOne und als Zuleitung fürs KFZ-Relais, zwecks Lüfter und Beleuchtung die noch kommt!


hier noch die fertigen Anschlüsse für den Prozi


Prozi eingebaut


das Bedienteil vom Prozi


nochmal in der Übersicht


kleines Manko,meine Chinchkabel für die Front sind irgendwie bei der Lieferung verschollen,daher mussten ein paar als Provisorium her,die werden später noch getauscht

der Prozi funzt tadelos! Klanglich bin ich zufrieden dafür dass bisher nur die MT und HT laufen.

hier mal der Frequenzgang,mit EQ in Flat, finde ich doch schonmal net schlecht!


so in 14Tagen gehts erstmal in den wohlverdienten Urlaub

dann gehts weiter,also

more comming sun:right:

P.S. Bilder stelle ich im Laufe des We´s online auf unsere Page

gramsi - 19/9/2009 um 18:05

so habe wieder ne Kleinigkeit gemacht, erstmal nen Klinkenmonokabel organisiert um den BitOne digital anzusteuern von der HU aus!

sowie die Nähte an den MT/HT Gehäuse verdeckt, per Reißverschluss

hier die Pics














so in der Art habe ich mir das gedacht

4Music - 21/9/2009 um 10:24

Mmm, wer so viel handwerkliches Geschick und Sorgfalt an den Tag legt, hätte wohl auch den Versuch mit der Nähmaschine wagen können...
Denke nicht das du lang damit zufrieden bist...?

Ansonsten top Einbau! Vorallem wie schön tief die MT's spielen können!!!

SmokieMcPot - 21/9/2009 um 10:34

Daumen hoch für den Aufwand!! Sieht schick aus!

Bin froh, dass ich mir deinen Thread nochmal komplett angeschaut habe...werde versuchen meine MT-Aufnahme ähnlich herzustellen

gramsi - 25/9/2009 um 20:18

Danke Danke

Zitat:

Denke nicht das du lang damit zufrieden bist...?

Warum denn nicht?

4Music - 26/9/2009 um 13:14

gramsi - 26/9/2009 um 15:20

nunja wollte halt mal was anderes wie eine Naht,

stfN_R - 26/9/2009 um 20:10

Super Geiler Ausbau

ersten tag hier im forum und dann darf man sich sowas schon angucken.. echt sehr gut..

gramsi - 26/9/2009 um 21:01

na dann schau mal all die anderen an,da sind richtig geniale Sachen dabei!

Danke fürs Lob,

wenn doch endlich das Bassabteil fertig wäre und meine Kickbässe

gramsi - 10/10/2009 um 15:45

so nach langer Sucherrei hab ich ein paar leise Lüfter entdeckt und das zum Schnäpplepreis



damit wirds meinen Amps sicher net zu warm

gramsi - 1/11/2009 um 19:15

so,ein paar Stündchen mal abgezwackt und Kindfrei gemacht

habe endlich die Lüfter für die untere Etage und einen kleinen als Umluft für die obere Etage verbaut! Das ganze soll dann mit zwei weiteren Lüftern im Deckbrett später komplettiert werden!

Habe mir auf Arbeit aus ein paar Reststücken Kanal ein paar Winkel zugeschnitten, für 2 80mm Lüfter für die untere Etage und einen 40mm als Umlüfter für die obere Etage!

Die ecke für den kleinen Lüfter wurde mit schwarzem Stoff bezogen da es später ja sichtbar sein wird!

Musste das Deckbrett von der unteren Etage ein wenig ausschneiden damit die 2 80er Lüfter reingepasst haben!

Die Kabel wurden angelötet und in Geflechtschlauch gepackt und natürlich noch fix verlegt!

Angeschlossen wird das ganze wenns neue Deckbrett kommt!

hier die Pics,vom basteln






















somit sollte der amp in der unteren Etage genug Luft bekommen

als nächstes folgen die Kickpanel,und dann der Deckbrettbau incl. Subgehäuse mit wahrscheinlich nem neuem Sub dem DD 2512a

gramsi - 15/12/2009 um 17:35

so heut is mein neues Bassabteil angekommen

is ein DD 2512a






allerdings sind wohl meine AndrianAudio auf dem Postweg verschollen nuja wird schon noch werden, wäre dann ja alles was mir noch gefehlt hat!

Also es geht so langsam hier weiter

gramsi - 16/12/2009 um 20:59

endlich endlich sind sie da meine Andrian Audio A130 mit nem kleinem Bonus vom Bass-Ix alias Marco, dazu noch ein wenig GFK und ein paar Abdeckgitter zum Schutz,sollen ja Kickpanel werden!



so jetzt noch ein wenig Zeit finden und los gehts!

P.S. den Marco kann man als Händler wärmstens empfehlen

[Editiert am 16/12/2009 um 21:00 von gramsi]

MaKo__ - 18/12/2009 um 18:35

klasse woofer
hab grad nenn 3515 verbaut bei nem freund , hatte selbst nen 3512 und werd in absehbarer zeit wohl nen 2512er bei nem anderen freund verbaun !! und immer schön berichten wie das gute ding so spielt

gruß marco

gramsi - 18/12/2009 um 18:38

wenn ichs mal schaffe den zu verbauen würd natürlich berichtet! geilo ich durft beim oki ja Bennys 3512 hören, geht gut und auch sowas von derbe wenn man mag bin echt gespannt

gramsi - 21/12/2009 um 15:09

so nu gehts los,mit dem Kickpanelbau, ansich sehe ich zwei Möglichkeiten,entweder ich verbreitere den Schweller um die Grösse (breite) von ca. einer 1,5l Flasche oder aber ich setze sie jeweils direkt in die Ecke wo die A-Säule nach unten auf den Schweller kommt.

hier die Bilders wie ich es meine

die Beifahrerseite,die Flasche soll mal das Volumen darstellen,was besseres viel mir grad net ein,der AA kommt natürlich noch ein Stück hoch und das Volumen wird sich auf 3-4l belaufen




oder aber nur ein Volumen in die Ecke gebaut


Fahrerseite das gleiche




oder eben auch nur ein Volumen in die Ecke gebaut,wobei hier noch ein kleines Problemchen mit der Motorhaubenöffnung ist und ich das irgendwie zugänglich lassen muss,werde es wahrscheinlich nur ausarbeiten mit GFK sodas ich mit der Hand noch beikomme bzw. den Fingern


Was meint Ihr dazu ?

Bikelive - 22/12/2009 um 00:34

Habs selber an der stelle noch nie gehört. Aber wirds mit nem normalem gutter nicht etwas zu gefärlich für die zwei? Einmal nicht aufgepasst und das gitter ist durch Sonst find ich die idee klasse! Ist mal was anderes! Und der rest vom umbau ist auch geil!!

Cassius - 22/12/2009 um 03:35

gramsi - 22/12/2009 um 11:17

habe mich entschieden das sie nur wie auf dem letzten Bild verbaut werden

@Cassius

die Türen sind komplett scheisse da es keinen AGT mehr gibt also das komplette Fenster mit an der TVK hängt,lässt sich zwar schön dämmen das Aussenblech und das wars auch schon, hab hier und da schon ein paar Sachen gesehen da wurden sogar ein M18W von Exact problemlos reingebaut, aber ich möchte diesen "Sackstand" nicht, da musste wenn mal was is immer die komplette Tür demontieren,

daher wollte ich Kickpanel bauen, Beinfreiheit geht und selbst wenn ichs beim Fahrer so breit mache wie die Fussablage ist passt mein Fuss noch neben das Gehäuse und die Kupplung

@BikeLive

Danke fürs Lob,
die Kicker werden soweit wie es machbar ist nach oben gerückt somit ist die Gefahr fürs zertreten minimal,und die Gitter vom Marco sind schön stabil

so hab heut erstmal 19mm Multiplex geholt davon werden die Einbauringe für die AA 130 gemacht, ein bissel Bastelspeerholz,Glasfaserspachtel und Feinspachtel!

Nur das Wetter hier ist voll scheisse, Regen und ganz schönes Stürmchen

[Editiert am 22/12/2009 um 11:18 von gramsi]

Cassius - 22/12/2009 um 15:23

gramsi - 22/12/2009 um 15:37

beim Oki zum Mamutt üüüh habe ich mich mit einem unterhalten der meinte ein Kumpel hätte die auf 3l gebaut und gingen erste Sahne

Andrian hatte mir auch zu etwas mehr Volumen geraten, nuja mal schauen sie sollen ja eh nur als Kicker laufen so zwischen 80-250Hz rum

Cassius - 22/12/2009 um 17:00

Versuch so viel wie möglich zu machen, schön Muhwolle rein und testen

Auf die Tür spielen die bei mir mit 63Hz/18dB 1a

BaSS-iX - 22/12/2009 um 18:36

gramsi - 22/12/2009 um 19:11

also 63Hz is mir wahrscheinlich zu tief, mal schauen beim hören

@Bass-Ix

nu klar so mache ich das, so ähnlich

gramsi - 27/12/2009 um 14:49

So da ich ja dieses GFK Zeugs net in meinem Auto haben will dachte ich mir ich probier das ganze mal so ähnlich wie bei meinen MT/HT Gehäusen!

Die Plasteteile in den Ecken möchte ich nicht demontieren und daher wird das ganze aufgesetzt.

Da ich ja den AA später in einem 19mm Multiplexring fest montieren will dachte ich mir das ich diesen um ihn auch fest zu bekommen an die Seite und nach hinten auf Bastelspeerholz schraube welches natürlich mehrfach mit GFK überzogen wird zwecks dicke und Steifigkeit.

Um die Restliche From hinzubekommen habe ich wieder Galsfaserspachtel genommen.

hier die Pics
ein wenig abkleben und die Speerholzstücken befestigen

hier nochmal ne bessere Seitenansicht


das Speerholz mit Spachtel fixiert und die Form bis in den Fussraum gespachtelt



das ganze wird wie schon gesagt noch mehrfach mit GFK überzogen

so ähnlich soll mal der AA sitzen,die Platte wird so klein wie möglich gemacht und schön festgeschraubt!


mal schauen ob das ganze fest wird is wieder mal ganz schön kühl draussen

fogy92 - 27/12/2009 um 14:58

gramsi - 27/12/2009 um 15:02

Zitat:

da links neben dem Speerholz habe ich mir Platz gelassen das meine Finger reinpassen

wird später noch schick gemacht, so siehts ja noch ein bissel doof aus

fogy92 - 27/12/2009 um 15:06

ok ich würde nicht mit meinen wurstfinger an den hebel kommen
und wie machst du es mit der befestigung

gramsi - 27/12/2009 um 15:23

einmal zur Seitenverkleidung geschraubt und wie Teppich ist kommt Klettband!

gramsi - 28/12/2009 um 14:07

so weiter im Text,

Frau is auf arbeit, Kind macht grad Mittagsschlaf

also hab ich fix die ersten zwei Schichten GFK draufgepackt!
2 - 3 Weitere folgen wenn ich die Aufnahme für den AA befestigt habe sowie ein bis zwei Anstriche mit Dämmpaste!

vorher




nachher

Cassius - 28/12/2009 um 14:24

gramsi - 28/12/2009 um 14:32

keine Angst dafür hab ichs ja vorher mit Glasfaserspachtel fixiert, da verzieht sich definitiv nix

sodosmsc - 28/12/2009 um 17:31

fogy92 - 28/12/2009 um 17:56

King-M - 28/12/2009 um 19:20

kann man noch viel lernen aus deiner Arbeit
weiter so is echt sauber
wäre cool wenn du bilder machst wie und wo du es festmachst.
gruß manu

Ps: was benutz du den da für eine Spachtelmasse ?

gramsi - 28/12/2009 um 20:03

Glasfaserspachtelmasse, gibts bei uns im Globus und is von AutoK steht zumindest drauf, ich bin zufrieden mit dem Zeug lässt sich auch super schleifen,also perfekt!

Hoffentlich wird das ganze so wie ich es mir Vorstelle,is ja wie alles nen Prototyp

Ginge alles sicher auch einfacher aber ich will das Glasfaserzeug net im Auto verarbeiten

sodosmsc - 28/12/2009 um 20:05

gramsi - 28/12/2009 um 20:08

jupp,ausser eventuell ein kleines Loch in die Verkleidung zwecks Befestigung mit ner Schraube,so ein Löchlein kann man ja retuschieren im Fussraum

Da wo Stoff ist im Fussraum kommt Klettband zum Einsatz!

Müssen die AA eigentlich ausgerichtet sein,leicht nach oben sollen ja nur als Kickbässe betrieben werden bis 250Hz so die drehe oder kann ichs auch grade nach vorne Richtung Sitz spielen lassen

Cassius - 29/12/2009 um 03:50

gramsi - 29/12/2009 um 14:26

alles klärchen Cassius

hier meine minimalen Fortschritte
,da der Sohnemann grad Mittagsschläfchen hat

Ring für den AA zugeschnitten, kurze Passprobe,











kann das ganze erst morgen verschrauben da das GFK am Rand noch nicht ganz trocken ist
war die Nacht wieder ganz schön frostig hier

die Gehäusegrösse wird grob überschlagen 5l werden

morgen gehts dann weiter

gramsi - 30/12/2009 um 14:52

so Wetter spielt mit sind 5 Grad, Herz was willste mehr

hier die Pics

erstmal das GFK abgeschnitten


hier ein Bild das ich an den Haubenöffner komme


leichte Anpassungsarbeiten


MPX Ring mit Holzleim verklebt und geschraubt


kurze Passprobe




2 Streben eingeklebt und geschraubt


2 weitere Lagen GFK einlaminiert


morgen gehts weiter

fogy92 - 30/12/2009 um 14:54

gramsi - 30/12/2009 um 14:55

Danke

King-M - 30/12/2009 um 15:17

nich schlecht nich schlecht ja nicht vergessen bilder zu machen weiter so

SmokieMcPot - 30/12/2009 um 15:23

Cassius - 30/12/2009 um 16:18

Carhifi ohne Blut ist kein Carhifi

Schaut echt gut aus, den Fuß kann man aber dann nicht mehr neben die Kupplung stellen?

Die Anwinklung auf den Fahrer passt auch gut

Clipser - 30/12/2009 um 16:40

Zitat von King-M, am 30/12/2009 um 15:17

nich schlecht nich schlecht ja nicht vergessen bilder zu machen weiter so

Glaube,da brauchst du dir beim Gramsi keine Sorgen zu machen

Coole Machungen Doctore!

gramsi - 30/12/2009 um 18:20

Hand aufgeratzt mit nem Kugelfräser , is ja nur nen Kratzer

Fuss ein Stück runter nehmen und ich kann ihn noch gut ablegen,is ja viel Platz da unten

jo André , kennst das ja is halt die Zeit etwas knapp aber es wird

Bilder werden natürlich gemacht

[Editiert am 30/12/2009 um 18:22 von gramsi]

Cassius - 30/12/2009 um 21:12

Schaut auf dem Bild enger aus

Will dann unbedingt mal hören wenns fertig ist !

gramsi - 30/12/2009 um 21:21

is dann denk ich mal ne Gewohnheitssache! ob ich nun den Fuss von der Seite anheben muss oder von leicht unten links um auf die Kupplung zu kommen dürfte egal sein!

hören lässt sich sicher mal ergeben

[Editiert am 30/12/2009 um 21:23 von gramsi]

gramsi - 31/12/2009 um 14:55

so wollte heute das Gehäuse mit Flies verschliessen,
war doch schwieriger als gedacht ,
ein Teil is noch offen da bin ich mir noch nicht ganz schlüssig wie es werden soll,
ergibt sich,erstmal schauen wenn das Flies trocken ist wie es ausschaut

hier die Pics

wieder die überschüssigen GFK Reste abgeschnitten


die Inneseite des MPX Ringes angephast


das Gehäuse zum Teil mit Flies bezogen




und in Harz getränkt


is sicher nicht perfekt weiss ich selbst,war ja Premiere,mal gucken wie es aussieht wenns trocken is,

Katja - 31/12/2009 um 16:19

fogy92 - 31/12/2009 um 16:22

Utopia - 31/12/2009 um 16:38

gramsi - 31/12/2009 um 17:00

@Katja, is noch genug Platz , für Fuss und Beinfreiheit

@Utopia, dachte eigentlich es wäre so Flies,nuja wurscht.....

Utopia - 31/12/2009 um 17:05

gramsi - 31/12/2009 um 17:29

nö,also ich zumindest nicht, einfach wäre ja zu leicht

wäre manchmal sicher angebracht,aber nuja man kann nicht alles haben

Utopia - 31/12/2009 um 17:32

gramsi - 31/12/2009 um 17:39

sieht man ja zum Schluss nicht, in meinem Fall zumindest

ausser bei den MT HT Gehäusen wäre es angebracht gewesen

Utopia - 31/12/2009 um 17:42

gramsi - 31/12/2009 um 17:45

es geht grad so, Nobody is Perfekt

mal kurz OT

Sind Deine MT HT Gehäuse auf der AMA eigentlich provisorisch oder fertig?

Was is bei Deinem Turbo rausgekommen?

Utopia - 31/12/2009 um 17:49

gramsi - 31/12/2009 um 18:01

na da gehts ja zwecks Auto, die Gehäuse passen bei Dir aber nicht zur AMA oder zumindest stehen die irgendwie ab

aber wenns eh in die A-Säule soll

genug OT

war grad mal auf dem Balkon, is noch nicht trocken das ganze

Utopia - 31/12/2009 um 18:05

gramsi - 31/12/2009 um 18:09

Aso dann mach mal nen Bild wo man es genauer sieht bei AHW siehts irgendwie komsich aus

OT *OFF*

gramsi - 2/1/2010 um 15:19

so wieder ein wenig was geschafft,

zuerst mal gestern noch von innen die Ecken laminiert


dann um die Form für die Ecke hinzubekommen,Holzleisten eingeklebt


dann die Plasteringe fürs Abdeckgitter so modifiziert das die AA vollflächig auf dem MPX aufliegen


den Ring verklebt und verschraubt


kurze Passprobe


hier mit Gitter


dann von aussen nochmal zwei Schichten laminiert




morgen gehts ans spachteln!

Hoffentlich kommt die Dämmpaste vom Bass-Ix bald

sodosmsc - 3/1/2010 um 14:35

Na da geht es ja richtig vorwärts.

gramsi - 3/1/2010 um 14:42

so langsam wirds

die erste Spachteleinlage mit Glasfaser is schon drauf, werd heut Nachmittag nochmal in den Keller gehen und noch ne Runde spachteln, Pics folgen

[Editiert am 3/1/2010 um 14:43 von gramsi]

gramsi - 3/1/2010 um 19:48

is zwar heut net allzuviel geworden, Schlitten fahren mit Sohnemann und Frau war schöner

hier die paar Pics

das überstehende GFK abgeschnitten




und das ganze schonmal mit GFK Spachtel überzogen






morgen gehts weiter im Text

fogy92 - 3/1/2010 um 19:53

gramsi - 4/1/2010 um 16:11

so ein wenig gespachtelt und geschliffen,zuvor den MPX Ring innen noch weiter angephast laut Anselm

hier der Ring,bei den Verschraubungen bleibt es dicker


die Glasfaserspachtel angeschliffen


Feinspachtel


angeschliffen


und wieder Feinspachtel




morgen wird nochmal geschliffen dann gehts raus, Passprobe und Anpassungen machen

sodosmsc - 4/1/2010 um 23:15

Super und weiter schön Bilder dazu.

gramsi - 5/1/2010 um 13:46

nu klar, die komplette BilderDoku steht dann bei uns Online

hier noch die paar Pics von heut

erste Passprobe, ganz gängig finde ich






dann mit Feinspachtel etwas angepasst an die AMA






die Beifahrerseite hab ich nebenher auch noch angefangen


also als Grund wieder Bastelspeerholz genommen und die Grundform mit Glasfaserspachtel hingezimmert

King-M - 5/1/2010 um 13:51

echt sauber bis jetzt für das, dass es'n Prototyp ist

fogy92 - 5/1/2010 um 18:33

BaSS-iX - 5/1/2010 um 18:36

Sehr sehr geil

dann kannst du morgen ja die Paste rein streichen




Grüße
Marco

gramsi - 5/1/2010 um 18:47

Danke Danke,

morgen wird innen gedämmt,versteift,verstärkt wie auch immer

und wenns gut läuft schon bezogen

fogy92 - 5/1/2010 um 18:56

das wäre natürlich super toll

gramsi - 5/1/2010 um 19:11

geb mir Mühe

Bikelive - 5/1/2010 um 20:20

Big Respekt!!! Bin echt aufs endergebniss gespannt

sodosmsc - 6/1/2010 um 00:43

Wenn ich net so faul wäre......
Super Arbeit,weiter so!

gramsi - 6/1/2010 um 16:23

so Fahrerseite ist fast fertig geworden

zuerst mal nen Winkel angebaut und mit eingespachtelt


verschraubt,Dämmpaste kommt ja noch


Feinschliff, so 100% muss es ja net sein, kommt ja Stoff drauf, der schluckt gut


den Ring etwas ausgefräst damit der Stoff eingeklappt werden kann und ich einen sauberen Abschluss habe


Stoff und Gehäuse einsprühen mit Kleber


beziehen


alles zuschneiden, fertig


Passprobe Gitter




Klettband angebracht


Dämmpaste is grad per Post gekommen


soweit erstmal weitere Bilder folgen

fogy92 - 6/1/2010 um 16:29

machst du heute noch weiter???
schaut sau geil aus

gramsi - 6/1/2010 um 17:41

fogy92 - 6/1/2010 um 18:02

gramsi - 6/1/2010 um 19:22

so war doch noch ein bissel fleissig

Gehäuse gedämmt,zuvor natürlich schön abgeklebt,zur Sicherheit!








den Ring noch schwarz gemacht damit man später die Ecken nicht sieht,dass schwarz wird noch matt,is noch ein wenig frisch auf dem Bild


morgen kommt der linke rein,wenn nix schiefgeht

King-M - 6/1/2010 um 19:26

echt ne hammer sache, was haste den fürn Stoff genommen ? so einen hätte ich auch gerne für meine Sachen

gramsi - 6/1/2010 um 19:28

Danke Danke

Stoff is von AIV in schwarz

BaSS-iX - 6/1/2010 um 19:35

Der gleiche wo wir letztens im ICQ geschwatzt haben




Grüße
Marco

gramsi - 6/1/2010 um 19:37

der is top und lässt sich gut strecken!, habe das Gehäuse trotz der Form in einem Stück beziehen können

King-M - 6/1/2010 um 19:51

cool hehe dann benutz ich den auch

gramsi - 7/1/2010 um 14:21

so heute war Einbau angesagt,Fahrerseite is soweit fertig und läuft grob eingestellt

zuerst mal Schaffwolle locker ins Gehäuse gepackt


dann die Kabel am AA abgelötet


Löcher vorgebohrt


AA fesgeschraubt


Gitter drauf




Stecker drangebastelt


vorm Einbau kurz gesaugt,ein wenig und das Gehäuse reingebaut,Klettband hält super,der Winkel wurde mit der AMA verschraubt,tip top da passiert nix






hier ein paar Pics auch zwecks der Beinfreiheit










grob den BitOne eingestellt


erster Soundcheck,dafür das nur links läuft erstaunlich viel Tiefgang, bin soweit mit meiner Machung zufrieden!

Beifahrerseite folgt!

Robbn90 - 7/1/2010 um 14:29

Sehr geil geworden!!!
Mir persönlich wär das zwar zu wenig Platz fürs Füßle, aber wenn du damit klar kommst, dann is das einfach TOP!!!

Greetz =)

King-M - 7/1/2010 um 15:48

wow echt hammer wie das jetzt aussieht
schick schick kann man echt nix dagegen sagen, sieht so aus als würde es dahin gehören

Cassius - 7/1/2010 um 16:47

Saubere Sache, auch wenn mir ebenfalls zu wenig Platz an den Füßen wäre

Freu mich aufs nächste Treffen !

gramsi - 7/1/2010 um 18:56

Danke Danke,

denke das mit dem Fuss is reine Gewöhnungssache

sodosmsc - 8/1/2010 um 01:32

Ich nehm immer selbst klebenden Stoff,habe kein Bock auf den sch*** Sprühkleber.
Sieht super aus,auch wenn ich mehr Platz im Fußraum brauche.Aber wenn du zurecht kommst ist doch alles in Ordnung.

gramsi - 8/1/2010 um 18:39

selbstklebenden Stoff, gibst sowas und hält das auch wenn es auf Zug gedehnt wird und so ? Das Gehäuse is ja in einem Stück bezogen ohne Schnitt, trotz der Form#

heute konnte ich nix Machen, erst Zahnarzt und dann is ja das Sturmtief hier zugange mal schauen was das die Nacht noch wird

Norwegen Wabant - 8/1/2010 um 23:06

Sag mal Gramsi, aus welcher Ecke Deutschlands kommst du eigentlich, das du jetzt immernoch leicht bekleidet vor dem Haus arbeitest...
Bei mir ist es gerade -26 Grad und an bastelei nicht zu denken. Hab heut in der Werkstatt meine nagelneue Optima eingebaut aber dafür auch ein komplett nasses Auto wieder rausgefahren. Bei 40 Grad Temperaturunterschied.

sodosmsc - 9/1/2010 um 04:15

Zitat von gramsi, am 8/1/2010 um 18:39

selbstklebenden Stoff, gibst sowas und hält das auch wenn es auf Zug gedehnt wird und so ? Das Gehäuse is ja in einem Stück bezogen ohne Schnitt, trotz der Form# heute konnte ich nix Machen, erst Zahnarzt und dann is ja das Sturmtief hier zugange mal schauen was das die Nacht noch wird

Der Stoff ist super,den hol ich immer bei meinem Händler.Nur darf er nicht zusammen kommen,weil der so gut hält das man den fast nicht mehr auseinander bekommt.Ich habe schon verschiedene Sachen mit bezogen und finde den Stoff echt super.Und wenn man den dreh raus hat,dann ist ruck zuck was damit bezogen.

gramsi - 9/1/2010 um 10:31

Zitat:

Sag mal Gramsi, aus welcher Ecke Deutschlands kommst du eigentlich, das du jetzt immernoch leicht bekleidet vor dem Haus arbeitest... Bei mir ist es gerade -26 Grad und an bastelei nicht zu denken. Hab heut in der Werkstatt meine nagelneue Optima eingebaut aber dafür auch ein komplett nasses Auto wieder rausgefahren. Bei 40 Grad Temperaturunterschied.

aus dem Grünen Herzen Deutschlands! Wohnen tue ich in Suhl, für alle die es nicht kennen Oberhof is der nächste sehr bekannte Ort! Zur Zeit Biathlon Weltcup oder im Sommer der Rennsteiglauf!!!

und leicht bekleidet, nuja waren ja nur -10 und die Händlertür mit warmen Kaffee nur 2m weit weg

@Sodosmsc

coole Sache hast de mal nen Link von dem Zeug!

[Editiert am 9/1/2010 um 10:32 von gramsi]

BaSS-iX - 9/1/2010 um 11:35

Moin ,



sehr sehr schön geworden das ganze.

ganz großes

Wann verpflanzt du den DD



Grüße aus dem ...... nicht grünen Teil Deutschlands.
Marco

Ich durfte ca. 30min Schnee schippen vor dem Laden
um das Kundenfahrzeug raus zu bekommen

[Editiert am 9/1/2010 um 11:36 von BaSS-iX]

gramsi - 9/1/2010 um 13:44

nächste Woche muss ich wieder arbeiten, also wirds Kickpanel auf der Beifahrerseite nicht ganz so schnell fertig! wenn das läuft wird der KR in Angriff genommen und der DD zieht ein

bin schon sehr gespannt auf das Teil,wolltest ja mal was rechnen zwecks Gehäuse wenns geht mit Aeroport,möchte keinen Schacht!

P.S. wer wissen will wie es bei uns aussieht Eurosport einschalten da läuft Biathlon in Oberhof!!!

BaSS-iX - 9/1/2010 um 14:10

Sie haben Post



grüße

gramsi - 9/1/2010 um 14:27

sodosmsc - 10/1/2010 um 00:07

gramsi - 10/1/2010 um 09:12

wäre ne feine Sache Dank Dir schonmal

Sturzgebimmelt - 15/1/2010 um 17:09

gramsi - 15/1/2010 um 21:51

so zu Deinen Fragen

-Micro selber habe ich nicht,A-Säule oder Sonnenblende wären sicher ein guter Ort
-NaviEmpfänger liegt bei mir momentan noch im Fussraum,funzt da aber problemlos
-USB, kannste ja verlängern an einen Ort Deiner Wahl
-Chinch habe ich bei meinen letzten Ausbauten immer durch den Mitteltunnel geführt
- der Kabelkrempel passt bei mir locker hinters Radio

kommt halt auf Dein Auto an wie das alles mal aussehen soll etc.

hoffe konnte ein wenig helfen,ansonsten posten


so nun zu meinen Machungen heute auf der Beifahrerseite

erstmal rumgemalt


ausgeschnitten


kurze Passprobe


das ganze mit Leim verklebt und verschraubt


Streben eingebaut und Passprobe,is hier ein wenig eng unter der AMA,da hier noch iregndwelche Sachen verbaut sind


streben mit Heiskleber fixiert




und nun mit GFK rumgesaut


die Ecke mit einlaminiert


und das Gehäuse soweit erstmal mit GFK verschlossen


das ganze soll morgen von innen schonmal mit Dämmpaste bestrichen werden,
da ich jetzt noch richtig gut beikomme,war bei meinem anderem Gehäuse im nachhinein doch arg schwer in die Ecken zu kommen,

danach wirds verschlossen und noch 2 Schichten drauflaminiert

soweit erstmal wieder

Sturzgebimmelt - 15/1/2010 um 22:02

gramsi - 15/1/2010 um 22:07

Kabel runter unter unter der AMA verlegt, is doch kein Problem,an der Seite dann wieder hoch und färtsch

obs der aufwand wert ist, hmm bis jetzt klingts besser als mein 2 Wege und das war schon geil,fande ich, ausserdem wollte ich mal was neues probieren und Spass macht das basteln sowieso dauert halt mit Kind ein wenig länger,aber nuja

die Türen find ich scheisse beim 1P und ich wollte Rückrüstfähig bleiben ohne irgendwelche Umbauten bzw. Schäden

fogy92 - 16/1/2010 um 01:07

wie immer sehr geile arbeit

Sturzgebimmelt - 16/1/2010 um 14:46

Cassius - 16/1/2010 um 17:04

gramsi - 16/1/2010 um 17:17

Danke schön Cassius

noch kurz zwei Antworten zum Leon,ansonsten mache eine eigenen Thread auf, Bitte!

Du bekommst die Seitenverkleidung an der Mittelkonsole ab,einfach mit der Hand drunter und ziehen ist geclipst!
siehe Bild


beim Radio kannste die Stecker nach oben hin weglegen links und rechts sind relative grosse Öffnungen, da hab ich sogar meinen Headcap untergebracht!

Pics von meinen Machungen findest Du hier
http://www.db-junkies-suhl.com/Einbau%20Daniel.htm


so hier meine heutigen bastelarbeiten
wie schon gesagt wollte ich erst die schwer zugänglichen Ecken mit Dämmpaste von innen machen








dann Streben eingeklebt


und mit GFK den Rest verschlossen




morgen kommen nochmal 2 Lagen drauf und gut

sodosmsc - 16/1/2010 um 17:34

gramsi - 16/1/2010 um 17:36

Danke schön

sodosmsc - 16/1/2010 um 18:10

Wenn du nach dem Paco fragst und sagst du kommst von mir macht er noch was am Preis.

Clipser - 16/1/2010 um 21:34

wird doch Doc!
Alte GFK-Schlampe!
Weis noch,deine Sprüche von damals : "Die Arbeit mach ich mir nicht,die Sauerei"

Bei mir gehts nächste Woche weiter. Zwar nicht Car&Hifi, aber außenrum a bissel.
Werde die Bilder in meinen Einbauthread hauen.

Schöne Grüße daheim

gramsi - 16/1/2010 um 21:57

so ändern sich die Zeiten

bin schon gespannt wie das ganze bei Dir aussieht

Gruss zurück

[Editiert am 16/1/2010 um 21:57 von gramsi]

Clipser - 16/1/2010 um 23:10

Zitat von gramsi, am 16/1/2010 um 21:57

bin schon gespannt wie das ganze bei Dir aussieht

na ich erst

sodosmsc - 17/1/2010 um 13:55

Zitat von Clipser, am 16/1/2010 um 21:34

wird doch Doc! Alte GFK-Schlampe! Weis noch,deine Sprüche von damals : "Die Arbeit mach ich mir nicht,die Sauerei" Bei mir gehts nächste Woche weiter. Zwar nicht Car&Hifi, aber außenrum a bissel. Werde die Bilder in meinen Einbauthread hauen. Schöne Grüße daheim

Das mit der Sauerei denkt ich heute noch,obwohl ich auch schon was in GFK gemacht habe.

gramsi - 17/1/2010 um 14:04

deswegen habe ich für die Grundform auf der AMA Glasfaserspachtel genommen, das kannste bei warmen Wetter ne halbe Stunde später wieder rausnehmen
bei den Kickgehäusen hab ich halt noch mit Holz gearbeitet,die Flaächen waren ein wing gross und zum verschrauben wars besser

Viel ist es heut net geworden, hab noch zwei Schichten GFK drauflaminiert,nun is das Harz alle hat zum Glück gereicht






von aussen kommt ja nochmal Glasfaserspachtel und Feinspachtel und von innen die Dämmpaste, sollte also reichen von der Dicke

next Week gehts weiter..........

sodosmsc - 17/1/2010 um 14:15

Du brauchst mal einen Langhaarschneider (Langfaserschneider) um dein Gehäuse zu rasieren.

gramsi - 17/1/2010 um 14:43

ah verdammt

geht mit nem MetallSägeblatt genau so gut und fix

Sturzgebimmelt - 19/1/2010 um 12:24

King-M - 19/1/2010 um 14:00

hmm ich denke mal du kannst auch en neues Thread aufmachen da wird dir vll noch mehr geholfen wie hier
kannst vielleicht dann auch Bilder hochladen usw.

@ gramsi
echt hammer sache was du da machst wie das wohl aussieht wenns fertig is

[Editiert am 19/1/2010 um 14:00 von King-M]

Norwegen Wabant - 19/1/2010 um 20:44

King-M - 19/1/2010 um 21:35

jop echt cool wie schnell er das macht und dabei pfuscht er auch nicht, am ende schönes ergebnis. immer schön am ball bleiben

Sturzgebimmelt - 22/1/2010 um 13:00

gramsi - 22/1/2010 um 16:35

sie haben Post

dann bin ich ja mal gespannt auf Deinen Einbau,da kann man sicher noch ein wenig mit Rat Und Tat zur Seite stehen

so zu meinen heutigen Machungen

erstmal das Gehäuse zugeschnitten


Glasfaserspachtel aufgetragen


in der Zeit wo er trocknet den Ring fürs Gitter bearbeitet,dass der AA auf dem Holz aufliegt und nicht auf dem Plaste




kurze Passprobe


der Ring wurde verklebt und verschraubt und mit Glasfaserspachtel angespachtelt


dann wie immer schleifen,spachteln,schleifen,spachteln etc.












als nächste solls im Auto angepasst, werden,hoffentlich passt alles

dann nochmal Feinspachtel, innen fertig Dämmen, beziehen und fertsch

soweit erstmal von mir, nun aber ab in den Kiga,Sohnemann abholen

Robbn90 - 22/1/2010 um 17:55

gramsi - 22/1/2010 um 21:55

gramsi - 23/1/2010 um 13:48

dem grossem Ziel wieder ein kleines Stückchen näher

hab heute den MPX Ring angephast,damit der LS Luft hat zum atmen




dann Kabel rein,welches mit reichlich Dämmpaste umgeben wird


und den Rest vom Gehäuse noch gedämmt von innen










Danke nochmal an BaSS-iX fürs abfüllen der Dämmpaste,hat genau gereicht

woher er das nur wusste

BaSS-iX - 23/1/2010 um 14:02

Seeehr Seeehr lecker
Kommt dort Leder drauf oder Filz ? weil du es so fein gespachtelt hast...




Grüße
Marco

gramsi - 23/1/2010 um 14:19

Stoff, so wie auf der Fahrerseite schon Leder wollte ich nicht im Fussraum, der Stoff passt ganz gut zu den Fussmatten

kommt aber nochmal Feinspachtel und Feinschliff, is noch nicht so ganz perfekt,selbst für Stoff

werds morgen der AMA und dem Schweller anpassen,dann nochmal Feinspachtel und fertig zum beziehen

gramsi - 24/1/2010 um 20:06

geil super Sonntag,gut was geschafft und soweit fertig, eingebaut wirds nächsten Freitag

hier die Machungen,
zuerstmal alles abkleben um das Gehäuse der AMA und dem Schweller anzupassen, dann nen bissel spachtel und gut








ab in den Keller und denn Plasterand ein wenig ausgefräst damit das Gitter später vom Stoff gehalten wird, funktioniert auf der Fahrerseite tadellos




nochmal geschliffen


dann gings ans beziehen, beide Seiten schön eingesprüht


und wieder in einem Stück bezogen,war hier leichter als auf der Fahrerseite




fertig bezogen


Gitterpassprobe


schön Muhwolle reingelegt


hier nochmal fertig


Klettband aufgeklebt


den MDF Ring schwarz gemalt


den LS angelötet


vorgebohrt


und festgeschraubt


das fertige Ergebniss



was freu ich mich schon auf nächsten Freitag

fogy92 - 24/1/2010 um 20:09

glaub ich dir ist wie immer hammer

gramsi - 24/1/2010 um 20:17

Danke schön

sodosmsc - 24/1/2010 um 23:54

Na der Gramsi hatte viel Zeit um super Arbeit zu leisten am We wie man sieht.

gramsi - 28/1/2010 um 21:28

meine zwei Herzchen habens dem Papa genehmigt

morgen wandert das gute Stück rein

hoffe doch das nicht noch mehr Schnee kommt über Nacht

Cassius - 28/1/2010 um 21:45

gramsi - 28/1/2010 um 21:48

genaueres kann ich da morgen erst sagen,

Treffen geplant is bisher der Oki´s Mamutt Üüüüh, hoffe das klappt da meine Firma 20Jähriges hat an dem We

gramsi - 29/1/2010 um 16:16

so heute habe ich die Beifahrerseite eingebaut, Wetter ging so, im Moment schneit es wieder ohne Ende

hier die Pics

erstmal Passprobe,ein Glück haut noch hin


alles angeschlossen






und befestigt,wobei sich das als etwas schwierig herraus stellte da ich nicht einfach so Schrauben wollte,net das ein Kabelbaum dahinterliegt,also Handschufach kurz raus,keine Kabel da,Handschufach rein und festgeschraubt


momentane Trennung


kurzes einmessen,da leicht dröhnig


hier das Ergebniss, hatte untenrum ne Erhöhung von fast 10dB


jetzt funzt es tip top

und die Teile sind sowas von geil, sauber spielend und sehr Voluminös

Hammer 13er

Clipser - 29/1/2010 um 18:14

Kann ich bestätigen Hammermäßig!

Mein Vorhaben hat sich verschoben um eine Woche.... Gramsi hilft mir,gelle?

Haste geil gebaut Doc!

gramsi - 29/1/2010 um 18:16

wenns von der Arbeit her passt

sodosmsc - 29/1/2010 um 18:17

Der Grami kann auch gerne meinen Einbau machen.

gramsi - 29/1/2010 um 18:36

ah , erstmal muss ich fertig werden

sodosmsc - 29/1/2010 um 18:44

Mach weiter schön Bilder,macht echt Spaß hier rein zu schauen.

B4Bomber - 29/1/2010 um 18:58

Jung`s stellt euch hinten an! Familie geht vor! Späßchen... sehr schön geworden!! RESPEKT!! da freu ich mich auf den Ausbau meiner Bude und darüber so ne Konifere in der familie zu haben! Der Schwager

Clipser - 30/1/2010 um 09:58

der Marcus!

Tach auch! Lob den Gramsi nicht zu viel,der kriegt noch Höhenflüge!

Gruß André

gramsi - 30/1/2010 um 13:25

so gut bin ich ja nun auch net

nix Höhenflug

sodosmsc - 30/1/2010 um 18:16

Oh doch,aber das sage ich nur wenn du meine Musik in mein Auto einbaust.

gramsi - 30/1/2010 um 18:29

siehst ja is schon Auftragsstau

wie gut das man Spass am Hobby hat

hier noch ein paar Modifikationen,
falls in der Werkstatt mal jemand dicke Finger hat

das Loch in dem Hebel war natürlich vorhanden







geht jetzt supi einfach

P.S. und es sollte blau sein,falls Fragen aufkommen

sodosmsc - 30/1/2010 um 18:44

Wollte dich letztens schon Fragen wie du die Motorhaube auch machst,aber dachte mir schon das du ne Idee hast.

B4Bomber - 30/1/2010 um 19:09

Sorry Gramsi! wollte dich nicht als nadelbaum bezeichnen..sollte Koriphähe heißen! ah,da kommt der beruf wieder durch keine angst, nerve dich erst ,wenn der meter schnee weg ist..

gramsi - 30/1/2010 um 19:10

meine Finger passen ja rein, aber wenn man sie aufzieht habe ich wohl nicht bedacht das ich ja die Finger leicht krümmen muss

und wenn ein Werkstattfuzzi mal dickere Finger hat wirds auch schwer

ich hätte es ja hinbekommen aber so ist´s besser

sodosmsc - 30/1/2010 um 19:17

gramsi - 30/1/2010 um 20:18

für alle die mehr Pics sehen wollen hier gibts die gut 130 von der Beifahrerseite

http://www.db-junkies-suhl.com/Daniel/Einbau%20Leon%201P/Kick bassgehaeuse%20rechts/html/Kickbassgehaeuse%20rechts.html

Gruss

gramsi - 1/2/2010 um 16:20

kleiner Soundcheck

http://www.myvideo.de/watch/7292077/erster_Soundcheck_3_Wege_ Front

fogy92 - 1/2/2010 um 18:28

gramsi - 1/2/2010 um 18:31

waren zwei 12" Hifonics SQ Subs je 30l geschlossen an der X-Pulse 500.1 die an zwei Ohm gut 500RMS hatte

geil wars

fogy92 - 1/2/2010 um 18:41

gramsi - 1/2/2010 um 18:52

auf jeden Fall für gut Strom sorgen

fogy92 - 1/2/2010 um 18:57

ja ne Zusatz bat kommt eh rein und ein 50mm² sollte langen für den sub aber das seht ihr eh bald was ich zaubere

gramsi - 1/2/2010 um 19:01

dann genug OT auf mehr in Deinem Thread

gramsi - 4/2/2010 um 19:37

so hab heut die Chinchkabel verbastelt auf die ich schon ewig gewartet hatte,
da fing der Tag eigentlich gut an...........



also die billigteile raus,Klebeschellen dran und alles sauber verlegt










damit die Einspeisung auch gut aussieht habe ich WinkelChinchstecker verbaut,knapp aber geht




hier nochmal ne Übersicht






also weiter gings zum neu einpegeln vom BitOne und danach einmessen

die Trennungen sind
TMT 80 - 300 Hz mit je 12dB (Linkwitz)
MT 300-3500 Hz mit je 12dB (Linkwitz)
HT 3500 - openEnd mit 12dB (Linkwitz)

im TMT Bereich musste ich gut 7dB absenken , der Rest belief sich um die 2dB hier und da,war aber minimal

hier das Ergebniss

(die Scalierung beträgt 2dB is also relativ genau)

die AA kicken wirklich geil


so und nun zum negativen, habe noch fix zwei Videos gedreht, dabei net voll aufgedreht,alles top, kurz nen Käffchen geschlürft, wieder runter ans Auto,
-hm rechter TMT tot,
-Amp geschaut,alles io kein Protect
-abgeklemmt und gemessen 0 Ohm
-dachte scheisse also ausgebaut war ein wenig Schwitzwasser am Magneten (is halt so bei warm und kalt,dachte ich)
-also hoch in die Wohnung nochmal gemessen und siehe da 4Ohm
-ran an die Heimanlage,lief also wieder runter ans Auto
-prov. drangebastelt,kein Ton
-prov. an die Fahrerseite,läuft

nun gibst 3 Möglichkeiten
-entweder spinnt der BitOne auf dem einen Kanal
-oder ein Kanal am Amp is abgeraucht was ich net glaube
-oder nen Chinchkabel is verreckt

hoffe das ich nur den BitOne mit ner Neuinstallation überreden kann oder nen Chinchstecker kurz vorm BitOne net will, denn wenn der Amp im Eimer sein sollte muss ich alles rausbauen,
weil der ja in der 2ten Etage liegt

[Editiert am 4/2/2010 um 20:17 von gramsi]

sodosmsc - 5/2/2010 um 08:30

FishboneDJ - 5/2/2010 um 09:45

Zitat von gramsi, am 3/7/2009 um 21:21

wir werden beim Oki sein zum Mamut Üh,allerdings werd ich da noch net fertig sein

jou sieht sehr lecker aus

wennst zum oki fährst bestell ihm grüsse vom roman vom acr freilassing (sag einfach der neocomp freak^^) muss auch demnächst mal zu ihm wegen zapco endstufen

aber ansonsten richtig sauber verbaut

gramsi - 5/2/2010 um 15:04

is ja noch ein halbes Jahr hin ob ich mir das merken kann

@Sodo

das Teil is ja wirklich nicht schlecht,is aber wahrscheinlich Windows drauf,im Zweifelfall Neustart

hab heute mal alles hin und her gecheckt
- LS funzt
- Amp funzt
- Prozi weiss ich nicht

weil, zur Probe lief alles, dann Prozi aus und Prozi wieder angemacht,siehe da rechter TMT aus, hm also gut alles Resetet und neu eingepegelt usw. alles finalisiert, läuft, dann Prozi ausgemacht wieder angemacht, rechter TMT nur halb oder viertel laut , nochmal alles neu gemacht, wieder Prozi aus Prozi an TMT aus, nochmal Prozi aus und Prozi an, läuft........ bis jetzt funzt es


ich krieg echt noch ne Krise

nuja wenigsten alles nochmal eingerauscht und eingestellt

Trennungen sind jetzt
HT 4000 Hz mit 12dB Flanke Linkwitz
MT 250 Hz - 4000 Hz mit je 12dB Flanke Linkwitz
TMT 80Hz - 250 Hz mit je 12dB Flanke Linkwitz

hier Eq Flat


und hier nach dem einmessen


(Scalierung beträgt 2dB)

hier noch ein kurzer neuer Soundcheck
http://www.myvideo.de/watch/7299851/und_noch_ein_Liedchen_zum _Test_der_3_Wege_Front

wirklich Hammer die 13er

warum oder was nu der Fehler war oder ist,keine Ahnung

vorerst läuft es

fogy92 - 5/2/2010 um 15:09

gramsi - 5/2/2010 um 15:26

hoffe doch mal sehr das sich der Fehler verpisst

auf den DD bin ich auch schon sehr gespannt

erstmal morgen mit dem Sohnemann zur Automobil und Tuningmesse nach Erfurt

gramsi - 8/2/2010 um 18:46

so nun gehts ans Bassabteil, verbaut werden soll ja ein DigitalDesign 2512a D4 gebrückt auf 2Ohm bekommt er dann 600RMS

jetzt is immernoch meine Frage wie ich das Bassreflexrohr am besten verbaue

so nur mal ein Bild wie ich die Anordnung der Kiste meine


also die Kiste soll auf die linke Seite wandern und der Sub zur rechten Seite hin spielen,so bekomme ichs noch Platzsparend hin 65l Netto abzuzwacken oder auch wenn nötig noch ein paar Liter hinzukommen zu lassen :hammer:

die Planung


wobei ich mir jetzt nicht sicher bin wie ichs Bassreflexrohr anordnen soll :kopfkratz:


Idee 1
wäre ein Aeroport was von oben in die Kiste kommt, würde dann aber gegen die Hutablage spielen,ausser ich töne Scheiben und schmeisse sie raus

Idee 2 und 3
ist nur mit einem Winkel oder einem Flexaeroport möglich

Aeroport Länge beträgt zwischen 45-50cm

was wäre die bessere Lösung was das Reflexrohr betrifft :?:

[Editiert am 8/2/2010 um 18:54 von gramsi]

BaSS-iX - 8/2/2010 um 18:57

gramsi - 8/2/2010 um 19:02

fogy92 - 8/2/2010 um 19:17

BaSS-iX - 8/2/2010 um 19:21

Das Reflexrohr sollte grundlegend immer in der Schallwand des Woofers sitzen.
Nach oben kann es zu Strömungsgeräuschen kommen.
Direkt rückseitig des Woofers machts viel sinn wenn es richtig berechnet ist

wie bei den guten alten Krystek Gehäusen.



Grüße

gramsi - 8/2/2010 um 19:23

das hatte ich auch schonmal gelesen,damals vor langer Zeit,

wenns dann über Winkel geht gibst keine Probleme ?

weil das Rohr nach dem Winkel ja dann auch so sitzt als wie wenn es von oben kommen würde

[Editiert am 8/2/2010 um 19:26 von gramsi]

BaSS-iX - 8/2/2010 um 19:37

gramsi - 8/2/2010 um 19:46

mal grob und net Detailgetreu gemahlt so in etwa



entweder nach dem Winkel gerade nach oben oder nach leicht schräg links oben wenn das Rohr in der rechten unteren Ecke sitzen würde

sollte die Länge da hinbekommen

dachte bei der Länge misst man den Radius also die Mitte vom Rohr (Knick) für die korrekte Länge

[Editiert am 8/2/2010 um 19:46 von gramsi]

Sturzgebimmelt - 8/2/2010 um 23:51

gramsi - 9/2/2010 um 11:03

es gibt Leute die können sowas und es gibt Leute die können es eben nicht

hier fahren etliche rum, ohne Problemchen und nen soliden Mann haben wir auch

gramsi - 9/2/2010 um 12:30

könnte ja auch noch nen Schacht bauen (siehe Bild4),
wollte aber doch schon nen Aeroport machen,soll auch besser sein

hier nochmal wie ich das mit schräg hoch meine

@BassIx


wird wohl auf die 3 hinauslaufen

SmokieMcPot - 9/2/2010 um 12:50

Gefällt mir auch am besten die 3!

Audio_System - 9/2/2010 um 13:05

MaKo__ - 9/2/2010 um 13:22

Wie ich dir im Klangfuzzi schon geschrieben habe würde ich Variante 3 mit Port näher an der Rücksitzbank nicht machen !!!klanglich soll die Variante ( Aussage von Dominic ( Diabolo ) bezogen auf reserveradmulde ) besser sein bei der der Port näher am autoende ist wie der woofer

Gruß

sodosmsc - 11/2/2010 um 08:24

gramsi - 11/2/2010 um 10:03

bisher keine Probleme mehr, knallt wie die Sau

war sicher der BitOne

hab nochmal die Laufzeit in ms eingestellt da ich ja die Entfernung in cm und die Zeit in ms getrennt eingeben kann.

geht schon lecker finde ich

fehlt halt nur noch der DD

sodosmsc - 12/2/2010 um 09:08

gramsi - 12/2/2010 um 11:38

denke schon, is sicher nen Windows drauf

d.h. im Zweifelsfall Neustart

gramsi - 16/2/2010 um 18:33

heut ging los mit dem Bassreflexgehäuse,nebenher wurde das Deckbrett gleich neu gemacht da das alte ja nicht passte

hier die Pics zu den Machungen,ganz wichtig Holz,
in dem Fall MDF 11mm Deckbrett,19mm Subgehäuse,22mm Frontplatte Subgehäuse


messen,messen,messen


fertig angezeichnet


Deckbrettausschnitt für die Amps und links die Grundplatte fürs Subgehäuse


Deckel rein, passt


so die Bretter schön vorgebohrt und mit Silikon verklebt und verschraubt


ob das was wird


Passprobe


nebenher die Füsse vom Deckbrett befestigt


Frontplatte der Subkiste montiert


hintere Seite der Kiste verschlossen


so Passprobe


passt alles top




Deckel zu


der Zugriff auf die regler der amps ist möglich,genau so wollt ich das


wie ich allerdings das Loch hinten zumache weiss ich noch nicht

man man man so ein rundgelutschtes Wägelchen

nuja soweit erstmal für heute

[Editiert am 16/2/2010 um 18:43 von gramsi]

King-M - 16/2/2010 um 18:44

Yihaaa wieder ne Bildergeschichte von dir
geht ja echt schnell bei dir un trozdem alles schön un sauber
gehst ja richtig ab
daumen hoch.
mfg Manu

gramsi - 16/2/2010 um 19:11

Danke Danke, nuja ging so fix weil mein Kumpel fleissig mit angefasst hat


Ach ja momentan sin es genau 60l Netto, Woofer und Aeroport müssen noch abgezogen werden, dann sind es um die 55l Bassreflex für meinen DD

Clipser - 16/2/2010 um 21:39

Na der Marco hat ja nen schönen Anzug an!^^

Schön gemacht,Doc! Die Rundung zur Heckklappe mit GFK? Oder machste die "Stäbchenbauweise"? Bin ja mal auf den DD gespannt

gramsi - 16/2/2010 um 23:00

Flies denke ich und dann noch ein paar Lagen GFK drauf

gramsi - 19/2/2010 um 23:03

Mein AndrianAudio auf der rechten Seite wollte heut wieder nicht

das dumme, als ich bei meinem Händler (der Marco is zu weit) auf dem Hof stand lief er wieder,also konnte ich nix messen oder kurz checken

ich vermute mal es liegt am AA,war bestimmt wieder Schwitzwasser oder so,ich kanns mir net erklären

gramsi - 20/2/2010 um 13:42

momentaner Stand der Fehlersuche bzw. Eingrenzung,blöd is halt nur das der Fehler mal da ist und mal nicht :wall: :wall: :wall: ansonsten wäre es ja kein Ding den zu finden!

Also nach wie vor muckt der rechte TMT,wo er heute nicht ging,Multimeter raus auf Durchgangsmessung gestellt, 0 Ohm :cry: ,hab den Messbereich mal auf 20Ohm gestellt,siehe da 3,6Ohm :kopfkratz: ,fix das Gehäuse ausgebaut,rüber zur Fahrerseite,kurz angeklemmt,läuft

also wird der TMT wahrscheinlich net defekt sein

so dann wieder zurückgetauscht,Chinchkabel am Prozi für TMT links und rechts getauscht,rechts ging immer noch nicht

also wird der Prozi ok sein

muss mal schauen ob ich die Chinchanschlüsse am Amp auch drehen kann,wenn ich beikomme,wenns dann immernoch net funzt wirds wohl der Amp sein

Kurioser Weise rauscht es minimal aus dem rechten LS und gelegentlich läuft er auch aber nur ganz leise und manchmal läuft er auch ganz normal,pegelt schön und macht fett Hub

die letzten 2 Wochen ging alles ohne Probs,seit gestern is der Fehler wieder da,nicht da, da

das dumme is nur wenn die grosse Vision raus muss,muss alles raus

dann baue ich das ganze anderst auf so das ich ohne Probs an alles rankomme

Thome - 20/2/2010 um 13:52

gramsi - 20/2/2010 um 14:01

jupp, die linke seit funzt und die rechte geht ja auch,mal normal,mal nur halb laut oder nicht!

den Widerstand habe ich direkt vorne am TMT Gehäuse gemessen da is noch nen Stecker wo ich dann ins Gehäuse rein gehe!

(was ich heute beim messen halt gemerkt habe is,bei durchgangsmessung zeigt mir mein Multimeter 0Ohm an und bei nem Messbereich von 20 Ohm zeigt er 3,6Ohm an )
muss ich jetzt eigentlich aus sicht eines Elis net verstehen

wieviel Volt kommen denn aus einem LS Ausgang an nem Amp? Vielleicht kann ich da mal links und rechts vergleichen

ich könnt einfach nur kotzen

das is wie auf Arbeit das sind die dümmsten Fehler die man haben kann,geht geht net,geht

wenn immer net geht,gut kein Thema,aber so ist es echt schwer defenitiv zu sagen das is im Eimer

[Editiert am 20/2/2010 um 14:06 von gramsi]

fogy92 - 20/2/2010 um 16:30

gramsi - 20/2/2010 um 17:09

ne komme ich nicht ran,also an den unteren Amp um es zu prüfen,kann ich mir aber beim besten Willen nicht vortsellen,weil 2,5mm² und sauber in Geflechtschlauch verlegt durch die Mittelkonsole

sodosmsc - 20/2/2010 um 17:09

gramsi - 20/2/2010 um 17:17

teuer wirds net hab ja noch Garantie,Kacke is nur das ich alles ausbauen darf

sodosmsc - 20/2/2010 um 17:57

fogy92 - 20/2/2010 um 18:06

gramsi - 20/2/2010 um 18:23

kaum zu glauben,es lag am Chinchkabel, zum Glück habe ich mal für die unteren Amps so Lüfter eingebaut



komme ich doch glatt an den Stecker und siehe da es kratzt,dacht ich oh oh, doch der Amp oder das Kabel,also erstmal schnell Schläppi geholt, alle LS ausser den rechten TMT stumm geschaltet,da hört man alles besser,nochmal am Stecker gewackelt, kratz......normal laut......halb laut......aus.....

mit ach und krach die Stecker rausbekommen,da es ja eine Presspasung war,die Chinchbuchsen können ja zum Glück net von aussen kaputt sein oder verbogen werden,da sie mit dem Gehäuse bombenfest verschraubt sind

also neues Kabel prov. reingezogen angeklemmt,läuft wie ne eins! am Stecker gewackelt alles io.! geil

was mich ja am meisten erstaunt war das halblaut,dass sowas am Chinchkabel liegt,liegen kann

fogy92 - 20/2/2010 um 18:31

gramsi - 20/2/2010 um 18:33

fogy92 - 20/2/2010 um 18:36

gramsi - 20/2/2010 um 18:44

sodosmsc - 20/2/2010 um 19:28

Na dann viel Spaß beim neuen Kabel verkegen.

gramsi - 20/2/2010 um 19:36

wenigstens muss der amp net raus

Norwegen Wabant - 20/2/2010 um 21:29

gramsi - 21/2/2010 um 11:28

nein sind nicht sehr bzw. garnicht geknickt,die Kabel sind super flexibel und hatten nach hinten noch soviel Platz das ich die Stecker noch abbekomme

gramsi - 26/3/2010 um 16:15

das warten hat ein Ende,es gibt was neues aber nur was kleines vorerst

nachdem ich ja nun endlich den Fehler gefunden hatte und das Wetter heute erste Sahne war habe ich die neuen Chinchkabel verlegt

erstmal wieder alles raus


hier noch das prov. Kabel quer Beet verlegt


die neuen schicken Kabel, blau hat schon was


und hier fertig verlegt




die Kiste wird im laufe des nächsten Monat in Angriff genommen hoffe ich doch,das ich endlich meinen DD zum laufen bekomme

soweit erstmal von mir

MaKo__ - 26/3/2010 um 19:10

sieht gut aus !!!

Bei uns hats heut den ganzen Tag geregnet un bei dir scheint sonne ? Unfair

Gruß

gramsi - 26/3/2010 um 19:13

Danke schön

so gegen Mittag wars sommerlich warm

aber nu regnets auch, wie immer wenn We is

sodosmsc - 27/3/2010 um 21:23

@Gramsi
So sauber wie du arbeites könntest du sicher Geld mit verdienen.

gramsi - 28/3/2010 um 11:32

tja die Frage is ja nur ob die Leute es dann auch bezahlen wollen, wöllten

wobei wenn ich das ganze bei uns so sehe sind die guten Jahre vorbei,heutzutage geben die Kidis doch mehr Geld fürs Handy aus als für ein solch geiles Hobby

gramsi - 3/5/2010 um 15:18

so nachdem der Winter doch einige Flugrostspuren auf dem gutem Lack hinterlassen hat, habe ich dies entfernen und ihn mal aufpolieren lassen

geil, glänzt wie neu

Sommerschluffen drauf und endlich Sommer











was neues zur Pflege meiner Batt. is auch noch gekommen,ein CTek XS7000

fogy92 - 3/5/2010 um 21:29

sodosmsc - 4/5/2010 um 07:29

kleinermann84 - 4/5/2010 um 12:18

gramsi - 7/5/2010 um 19:08

Zum Männertag wird das Gehäuse fertig gemacht, Boden bezogen etc. hoffe das mein GFK und das Flies vom Marco noch rechtzeitig bei mir aufschlägt

Dann steht einem ordentlichem Männertag nix im Wege

DD kommt wahrscheinlich die Woche drauf rein,mal schauen wie es zeitlich alles so passt

gramsi - 8/5/2010 um 13:23

musste nochmal kurz sabbern









das Teil is wirklich Knochenhart

fogy92 - 8/5/2010 um 13:32

das ist ein Hammer geiler Subwoofer
was ich mal fragen wollte wie viel Watt gibst du dem kleinen den zur Verfügung
jetzt muss er nur noch in den Kofferraum

gramsi - 8/5/2010 um 13:47

gut 600RMS bekommt der kleine, sollte für mich und meine Hörweise locker reichen

noch drei Tage arbeiten, dann gehst los

PiastXD - 8/5/2010 um 13:47

sehr schönes teil
jetzt, wie mein vorgänger, welcher amp darf sich darum kümmern, auf wieviel ohm?

gramsi - 8/5/2010 um 13:53

er bekommt Kanal 3 und 4 von der ESX Vision² VE 1200.4

der Sub is ein D4 und wird mit 2 Ohm an die ESX geklöppelt

fogy92 - 8/5/2010 um 13:55

lass mich raten du hängste den mit auf die 4 Kanal ESX Vision² VE 1200.4

richtig???
bin schon gespannt auf deine machungen

gramsi - 8/5/2010 um 13:55

jupp, war schneller im antworten

PiastXD - 8/5/2010 um 13:56

gramsi - 8/5/2010 um 14:00

siehe Signatur

ein 2512a D4 (sprich mit 2x4Ohm)

DreamEvil - 8/5/2010 um 14:03

fogy92 - 8/5/2010 um 14:04

DreamEvil - 8/5/2010 um 14:09

+ vom kanal 3 und - vom kanal 4 ???

gramsi - 8/5/2010 um 14:11

erstmal beide Spulen am Sub parallel, dann haste schonmal 2 Ohm vom Sub und dann Plus vom Kanal 3 und Minus vom Kanal 4

PiastXD - 8/5/2010 um 14:12

sehr schönes teil, aber ist der amp nicht ganz kleines bissl zu schwach für den DD?
der verträgt doch sicher bissl mehr als 600 rms?

fogy92 - 8/5/2010 um 14:12

gramsi - 8/5/2010 um 14:15

sicher könnte er mehr, geschrieben steht 600 - 1000 empfohlen, von daher!

ich wollte halt ein 4 Wege so aufbauen, grössere Amps, kosten grösseres Geld mal von einer vernünftigen Spannungsversorgung für diese abgesehen!

Warten wirs mal ab, wie es dem DD so von sich gibt

hier nochmal die Übersicht

[Editiert am 8/5/2010 um 14:16 von gramsi]

PiastXD - 8/5/2010 um 14:17

ja klar, immer diese folgekosten
also probehören würd ich irgendwann schon gern mal sobald er richtig eingespielt ist!^^
jedenfalls schonmal viel spass mit dem teil!
very nice!

gramsi - 8/5/2010 um 14:26

werd in Erfurt sein am 13.6. und beim Oki am 31.7.

PiastXD - 8/5/2010 um 14:27

also erfurt wollte ich auch erst kommen, aber wenn ich glück hab krieg ich bis dahin die kohle für meinen sub ausbau zusammen, da muss ich jetzt jeden euro sparen
daher mal sehen! woher kommst denn?

gramsi - 8/5/2010 um 15:09

Suhl das is tiefgeflogen ne Halbe Stunde entfernt von Erfurt

PiastXD - 8/5/2010 um 15:11

gramsi - 8/5/2010 um 15:19

wenn ich fertig, bin steht dem fast nix im Wege

gramsi - 9/5/2010 um 19:07

so noch fix ein paar Feinheiten erledigt

nach längerem Suchen habe ich nun endlich schwarze Torx Schrauben bekommen für meine Exact Mitteltöner

Bit schön abgeklebt, damit die Schrauben auch schwarz bleiben


Schrauben tauschen angesagt


Fahrerseite fertig


Beifahrerseite fertig


desweiteren habe ich bei meinen Kickpanels die TMT noch mit nem Dichtband versehen















dann habe ich Leder bekommen,was fast so ist wie die AMA,allerdings leicht glänzend,was mich jetzt aber nicht stört


damit soll die HU Blende bezogen werden,da die Passgenauigkeit ja voll mies ist,dabei werden dann noch ein paar Modifikationen gemacht


ausserdem wird die Mittelkonsole umgebaut, neue Spannungsanzeige und ein paar Schalter,sowie ein paar Anpassungsarbeiten und auch dieses Leder als Finish



dies kommt aber erst nachdem der DD eingezogen ist

sodosmsc - 9/5/2010 um 19:31

DreamEvil - 9/5/2010 um 21:05

Morgen kommt meine Blende, dann kann ich dir sagen ob es nur deine Blende ist die so "ungenau" ist!

gramsi - 9/5/2010 um 21:13

tja ich habe schon zwei zuhause und die sind beide gleich beschissen

mal davon abgesehen das es meine Farbe für die Blende net gibt und lacken is net

sodosmsc - 9/5/2010 um 21:17

Ist bei VW auch net besser,habe ein Ablagefach für die AMA oben drauf gekauft für ca 45€.Und es steht hinten ca 1,5-2mm hoch auf beiden Seiten.

fogy92 - 10/5/2010 um 19:11

bin schon gespant darauf wie es fertig ist kann ja nur gut ausschauen

DreamEvil - 12/5/2010 um 10:10

gramsi - 13/5/2010 um 17:59

egal ich baue ja meine Blende um und da wird sie auch passend gemacht!

hier zu meinen heutigen Männertagsbastelarbeiten

Gehäuse konnte ich nicht fertig machen,da meine Bestellung nicht vollständig war

Ausschnitte für den Sub,Bassreflexrohr sowie Anschlussterminal wurden gemacht und ein paar Anpassungsarbeiten

hier die Pics davon












ein gutes Augustiner noch nach getaner Arbeit zum Männertag



so da ich die Kiste nicht weiterbauen konnte habe ich mein Deckbrett fertig gemacht, bis auf die Lüfter is alles fertig

hier die Pics




















das ESX Schlüsselband is zum öffnen der Klappe gedacht



soweit erstmal von mir

PiastXD - 13/5/2010 um 18:18

sehr schöne arbeit

gramsi - 13/5/2010 um 18:34

Danke schön

fogy92 - 13/5/2010 um 19:14

oh schaut wie immer geil aus

gramsi - 13/5/2010 um 19:50

Danke Danke Danke

Zeus_nr1 - 13/5/2010 um 19:51

gramsi - 14/5/2010 um 13:52

so heute war der Einzug vom Deckbrett, passt optisch ganz gut finde ich







Lüfter kommen später rein

sodosmsc - 14/5/2010 um 14:16

Wie immer sehr saubere Arbeit,aber du mußt auf hören zu basteln.Weil sonst trinkst du zuviel Bier.

gramsi - 14/5/2010 um 14:26

nö das war nur für die ruhige Hand,damit ich mit dem Skalpell umgehen kann

fogy92 - 14/5/2010 um 14:29

top Sache wann geht es weiter ich will den dd im kr sehen

gramsi - 14/5/2010 um 14:31

bekomme nächste Woche Post vom Marco, mit den Restlichen Sachen, is ein bissel was schief gegangen bei der Bestellerrei

drin im Kreis war er schon,zur Probe

fogy92 - 14/5/2010 um 14:44

gramsi - 14/5/2010 um 18:35

nö sind nicht beleuchtet

gramsi - 21/5/2010 um 17:06

so hab heute mal die Zeit gefunden meiner Batt. was gutes zu tun und hab sie mal 7h mit meinem C-TEK 7000XS gefüttert, war Premiere,



nach 4h war schon Erhaltungsladen angesagt und eine Ruhespannung von 12,8V war angesagt

wirklich Top Ladegerät

gramsi - 22/5/2010 um 17:59

so heute kam die Post mit den restlichen Sachen vom Bass-IX

habe mich gleich dran gemacht die Kiste zu verschliessen

hier die Pics

die Zutaten, Harz,Härter,Flies und ein wenig GFK


Flies über das Loch gespannt,festgetackert und zugeschnitten




Harz angerührt (habe mir immer so 200ml zurecht gemacht)


und schön Stück für Stück getränkt






nun noch 3 Lagen GFK auflaminiert




und fertig


das Flies ist völlig durchtränkt, Verbrauch hier für 1,2l


nochmal das vorläufige Endergebniss


noch ein paar Verlängerungen und nen Winkel fürs Reflexrohr


hier die angestrebte Länge


soweit erstmal


wann kann ich eigentlich Spachteln auf auf dem Flies ???
Trocken is es schon

BaSS-iX - 22/5/2010 um 18:09

Sehr sehr feine Machung

Wenn es trocken ist dann kannst du losspachteln.
Mit nem 60er grob anschleifen und dann spachteln.




Grüße

gramsi - 22/5/2010 um 18:12

Danke

dann weiss ich bescheid

fogy92 - 22/5/2010 um 20:04

hammer geil jetzt nur noch beziehen sub rein und fertig

gramsi - 22/5/2010 um 21:37

muss doch erst noch ein bissel spachteln, is aber net viel, hab schonmal geschaut

mal gucken ob ich das beziehen noch schaffe am Pfingst We

Sub Einzug is für nächste Woche geplant,

hoffe das nix dazwischen kommt

fogy92 - 23/5/2010 um 02:03

sagen wir das mal so

tue es einfach
und wirkt es schon

gramsi - 23/5/2010 um 08:57

jetzt bin ich total verwirt

gramsi - 24/5/2010 um 18:12

so hab nochmal ein paar Stündle abzwacken können vom FamilienPfingstWe und die Kiste ist bereit für den Einzug vom DD

hier die Pics von meinen Machungen

zuerst mal das GFK angeschliffen und dann gespachtelt,damit ich eine saubere Kante bekomme habe ich ein paar Reststreifen Bastelspeerholz angeschraubt, auch die Schraubenlöcher wurden verspachtelt








dann habe ich mir den Noppenschaumstoff zugeschnitten welcher erst nach dem beziehen reinkam




dann wurde das Gehäuse bezogen,habe sogar die Runde seite komplett ohne Schnitt hinbekommen,habe nur zwei Schnitte welche genau an der kurzen Kante oben sind jeweils vorne und hinten,sieht man aber nicht






dann wurde der Noppenschaumstoff hinten,unten und an einer Seite angebracht




hier die fertige Kiste


nochmal Passprobe vom Reflexrohr,zwecks verkleben der Einzelteile


so dann Passprobe im Wagen,wie gut das der Stoff nochmal aufträgt,die Kiste ist eine echte Presspassung,habe sie grad so reinbekommen,aber passt Perfekt finde ich















nun kann mein DD nächstes We einziehen, oh Freude !!!

PiastXD - 24/5/2010 um 18:27

fogy92 - 24/5/2010 um 18:32

mein vollster Respekt schaut echt gelungen aus



den dd hättest du schon noch verbauen können ist ja net viel arbeit

um die 55l hat er mal gesagt
ach ja was bringt der noppen schaum kann man den auch bei br kisten mit port verwenden

[Editiert am 24/5/2010 um 18:38 von fogy92]

gramsi - 24/5/2010 um 18:57

Danke Euch

Volumen müsste bei 55-58l Netto liegen,also Rohr und Sub sind schon abgezogen

den DD noch reinzubauen,

ah ne lieber mit Ruhe als mit Hast und Husch Husch "Pfusch" kann ich net haben

bin liber mit dem Sohnemann nochmal in den Tierpark

Noppenschaum is jetzt laut der "HifiBibel" von Klaus Methner verbaut

bei Bassreflex die Rückwand, unten und eine Seitenwand, nicht die wo der Sub drin sitz und nicht die durch die das Rohr pustet,laut Buch!

Erfahrungen meinerseits bisher mit Noppenschaum, klingt ein wenig wärmer nicht so kalt, hart! Is Geschmackssache,

im beschreiben bin ich sowas von mies

kannste auch bei Schacht verbauen, musste halt so machen das der Schacht frei atmen kann

sodosmsc - 25/5/2010 um 15:31

Robbn90 - 25/5/2010 um 19:01

WAHNSINN!!!!
Absolut geiler Einbau, da macht sich eben die Jahrelange Erfahrung doch bezahlt

Wirklich absolute Spitze!!!

gramsi - 25/5/2010 um 21:24

so kurze Info, Reflexrohr is schon geklebt, bin ab jetzt in Hammelburg arbeiten und somit wird diesen Freitag der Sub verbaut

also seit so gespannt wie ich es bin

sodosmsc - 25/5/2010 um 21:43

Was machst du in Hammelburg?
Das ist in der Nähe von mir,gut 20km von mir.

gramsi - 26/5/2010 um 21:21

bin seit Dienstag dort auf Baustelle, soll mal nen Lidl mit Bäcker, nen Deichmann und ein AWG werden.

fahren jeden Tag wieder heim,ganz schön langer Tag

dafür is Freitags frei

gramsi - 28/5/2010 um 18:20

so heute gings ans eingemachte,der DD soll nun endlich einziehen,über ein Jahr ohne Sub is mehr als nur doof,der DD entschädigt aber für alles,ein Hammerwoofer kann ich nur sagen

hier der Bericht und ein paar Pics

zuerst wurde das Bassreflexrohr auf 45cm Länge zusammengeklebt mit Karosseriekleber und Paketband,das letzte Stück wurde nach dem Einbau nur mit Packetband verklebt da ich es sonst nicht in die Kiste bekommen hätte. In dem Winkel wurde die doch recht scharfe Kante schön rund gemacht mit Feile und Schleifpapier.












dann wurde im Kofferraum das 8mm² noch fix auf die richtige Seite verlegt und der Stecker vom Anschlussterminal drangebastelt












nun wurde an das Einbauterminal was in die Kiste kommt an das 8mm² angelötet,der Sub auf 2Ohm gebrückt und die Kabel ebenfalls verlötet








nun noch eine Schelle in die Kiste geschraubt wo ich das 8mm² nochmal anstrapsen kann,damit es nicht am Bassreflexrohr klappern


Sub reingeschraubt


fertiges Ergebniss


also rein damit ins Auto,Terminal passt supi


Kiste angeschlossen


alles eingestellt,damit er sich ein wenig einwobelt,dann wird gemessen bzw. rumgerauscht


an die Amps und die Regler komme ich problemlos ran


hier das Endergebniss


der Sub geht einfach nur geil,

schön schnell, präzise und locker fluffig tief

fogy92 - 28/5/2010 um 20:09

Clipser - 28/5/2010 um 21:05

Ich werd wahnsinnig!!! Er hats getan.... Glückwunsch Doc! Dat sieht schick aus

BaSS-iX - 29/5/2010 um 15:28

Sehr sehr schön

und es fügt sich perfekt ein in den Kofferraum.
Die Streben waren dir wohl doch nix




grüße
marco

sodosmsc - 29/5/2010 um 16:25

Jetzt muß ich dich wohl doch besuchen um ihn mal probe zu hören.

gramsi - 29/5/2010 um 20:34

@Bass-IX
Danke schön ,
gibt zwar ein paar Kleinigkeiten die hätten besser sein könnenaber für meine erste FliesGFK Aktion bin ich zufrieden

die Streben passen net, nur wenn ich Ihn versenkt hätte vielleicht bekommen wir ja doch so ein DD Gitterchen

@Sodosmsc
kein Thema, muss aber noch fertig einstellen geht aber bisher schon gut

@Fogy
Video wird gemacht und folgt

[Editiert am 29/5/2010 um 20:40 von gramsi]

gramsi - 3/6/2010 um 18:55

so da wir heute frei hatten da im teilweise im Land Feiertag ist, habe ich die Zeit sinnvoll genutzt und noch fix zum dritten mal neue Chinchkabel eingebaut!

Da ich ja mal nen defekt hatte und schon neue verbaut habe mit denen ich nach dem Einbau leider ein pfeifen in der Anlage hatte,habe ich mir nochmal ein paar schicke neue gegönnt vom BaSS-IX und zwar Audison Sonus ST2 mit 1m Länge!

Klanglich um einiges besser und das pfeifen is auch geschichte,absolut geil und sehr empfehlenswert finde ich! Kost halt ein bissel aber nuja!

dann haben wir gut 2h eingestellt,rumgerauscht und gehört,nochmal vielen Dank hier an Marco (eastbeast)

hier die Pics

zuerst mal alles raus






hier die neuen Audison Sonus ST2


ohne Kaffee kann man net kämpfen


alles schick verlegt,Kabel verschraubt und hübsch Aufkleberchen drauf gemacht


























da bin ich,stolz wie Sau mit meinem DD


rein mit dem gutem Stück


so hier nochmal die neue Übersicht,sollte jetzt Entstand sein,
die Lüfter kommen natürlich noch




hier nach unseren heutigen Messversuchen,das Ergebniss



zu guter letzt noch ein kleine Video
http://www.myvideo.de/watch/7584619/4_Wege_System_laeuft< /b>

muss halt nur nochmal nen Titel suchen wo der Sub auch richtig pumpt und noch ein Finales FunSetup machen

---

fogy92 - 3/6/2010 um 19:19

hey ich hör keinen bass
ich hätte da ein Lied für dich hat ein Kumpel für mich gemacht zu testen
http://www.youtube.com/user/oberfiffi#p/u/3/C8sTu9_qsRY
wenn Interesse besteht kann ich dir das per Email schicken
ps: nette machungen

[Editiert am 3/6/2010 um 19:20 von fogy92]

---

gramsi - 3/6/2010 um 19:22

Sorry zwecks dem wenig Bass

kannste gerne schicken an

Daniel@dB-Junkies-Suhl.com

Danke

---

fogy92 - 3/6/2010 um 19:23

kommt sofort

---

sodosmsc - 5/6/2010 um 16:03

Ja,mach mal nen Bass Test.

---

gramsi - 6/6/2010 um 09:32

hier nochmal ein kleines Tesvideo

http://www.myvideo.de/watch/7588659/DD_2512a_kleiner_Basstest

entweder nimmt meine Cam den Bass net so richtig auf oder ich weiss auch nicht

klingen tuts geil, geht sicher noch ein bissel mehr, ist immer noch nicht ein Finales FunSetup aber so die Richtung

mir reichts so schon, bin ja schon ein wenig älter und ruhiger geworden

---

gramsi - 7/6/2010 um 21:33

zur Pflege meiner Exide Maxxima 900 DC habe ich ein Novitec Megapulser verbaut

hier das gute Stück


Kabelschuhe aufgelötet


Geflechtschlauch drüber


und auf der Batt. befestigt per Klettband welches mit Karosseriekleber angeklebt wurde,die Scharube dient noch als Fixierung bis der Kleber trocken ist




und zum Pflegeladen hab ich mir ein C-TEK 7000XS Ladegerät gegönnt




das Ladegerät ist einfach genial

---

sodosmsc - 7/6/2010 um 22:27

Bin auch am überlegen wegen dem Megapulser.
Aber taugt das Ding wirklich was,haste mal nen Test oder so?

---

gramsi - 8/6/2010 um 21:52

nen Test is glaub ich schwierig da ich zu wenig fahre und somit die Batt. mit dem Teil nutze und Pflege, habe unterschiedliche Meinungen im Fuzzi erfahren von super es geht bis zum Gebrauch als Türstopper

kann bisher aus meinert Sicht nix negatives sagen, hatte sogar eine Verbesserung seit dem ich es eingebaut hatte von 11,4V auf 12,3V

---

sodosmsc - 10/6/2010 um 00:51

Okay,kannst ja mal schreiben wenn du es länger drin hast.

---

gramsi - 10/6/2010 um 22:25

nu klar mache ich

---

gramsi - 11/6/2010 um 14:25

aktuelle Messergebnisse

links


rechts


Summe



gefällt mir so schon um einiges besser

aktuelle Trennungen sind
60 Hz LP fürn Sub
70 Hz HP für die TMT
250 Hz LP für die TMT
250 Hz HP für die MT
3750 Hz LP für die MT
3750 Hz HP für die HT

alles mit 12dB Flanke und Linkwitz

hatte zuvor die TMT bei 80 Hz getrennt gehabt, der Übergang zum Sub war aber leicht löchrig

so wie es jetzt ist funzt es top und klingt ganz gut finde ich, den Tyranus auf der AYA CD hört man schon da isser noch ganz weit weg aber Luft bewegt der Sub schon

---

Clipser - 11/6/2010 um 22:45

ja ja, der T-Rex! Gramsi Gramsi.....

Großes Lob von meiner Seite Hatte schon die Möglichkeit zum lauschen,Hammer. Und optisch natürlich 1-A.

Grüßle daheim!

---

sodosmsc - 12/6/2010 um 11:55

Na also,dann haste deine Anlage ja fürs erste fertig.
Bis dir wieder was neues einfällt.

---

gramsi - 12/6/2010 um 12:04

Grüsse auch daheim André

@Sodosmsc

Lüfter müssen noch rein,die Mittelkonsole wird nochmal geändert und die Radioblende wird angepasst

mal schauen was mir dann sonst noch so einfällt

morgen is erstmal Erfurt

---

fogy92 - 12/6/2010 um 13:05

mach mal paar Bilder ich brauch Ideen

---

gramsi - 12/6/2010 um 14:35

LoGo gibts Bilders, wenns klappt morgen Abend schon Online

---

gramsi - 16/6/2010 um 21:40

so meld mich mal kurz mit dem aktuellen Stand der Dinge

letzten Samstag war in Erfurt ein Event der EASCA, dort war der erste Test der Anlage!

Abschneiden war fürs erste ok. Platz 3 in der Soundklasse Einsteiger Maxi und Platz 3 in der dBL Klasse Funi mit 130,? dB mit Peak bei 40 Herz rum soweit ichs mitbekommen habe. Kiste ist ne Musikabstimmung, ging also sicher noch mehr!


Bühne reicht von der linken bis zur rechten A-Säule, Stimme is mittig auf der AMA in Kopfhöhe und räumliche Tiefe is bis Frontscheibe, klanglich tonal ausgeglichen (Zitat" klingt wie ein Wettbewerbsauto")


is sicher noch einiges rauszuholen über die Einstellerreimöglichkeiten des BitOne aber den ersten Test hat se gut gemeistert

---

gramsi - 25/6/2010 um 21:38

so nun habe mich mich endlich darum gekümmert das die Lüfter auch mal fertig verbaut werden und auch kühle Luft zu den Amps befördern

zuerst mal mussten die noch fehlenden Lüfter im Deckbrett modifiziert werden, damit sie passen




eingklebt und schön sauber verkabelt








ne Steckbare Lüsterklemme verbaut um das Deckbrett auch wieder herausnehmbar zu machen


das fertige Ergebniss


auch der kleine Lüfter wurde noch ordentlich angeschlossen


dann habe ich den Anschluss fürs Deckbrett hergestellt




die Kabel von allen Lüftern sauber verlegt


und am Relais angeschlossen




hier die Draufsicht


insgesamt sind 2 80er Lüfter in der unteren Etage ein 40er in der oberen Etage sowie 2 80er Lüfter im Deckbrett verbaut, sind schön leise und sorgen für ausreichend kühle Luft

wieder ein Stück der Anlage fertig bekommen

---

DreamEvil - 26/6/2010 um 11:58

Hmm ich glaube gerade das dir die Lüfter net so die Welt bringen werden.
Denn so wie es aussieht blasen die Lüfter ja nur rein!?
Das würde dir sogut wie nichts bringen in dem Fall!
Am meisten Sinn würde es machen wenn die Lüfter soweit wie möglich auseinander liegen würden und der eine bläst und der andere saugt!
Im Prinzip wie im PC auch.

---

gramsi - 26/6/2010 um 12:11

da kann ich Dich beruhigen, die beide Lüfter ziehen nur Luft raus, der Boden ansich is nicht Luftdicht so das eine gute Zirkulation da ist

habe schon des öfteren Lüfter verbaut und weiss zwecks Luft rein und raus bescheid

---

Clipser - 26/6/2010 um 12:30

Top Doctore! Endlich fertig,oder? Auf jeden Fall der Hammer

---

gramsi - 26/6/2010 um 13:33

die Schrauben von den Gittern werden noch geändert, die Mittelkonsole wird nochmal angepasst und neu geledert sowie die Radioblende modifiziert und noch so ein paar Details

---

BaSS-iX - 26/6/2010 um 15:01

Sehr sehr sauber gebaut das ganze



grüße

---

gramsi - 26/6/2010 um 19:32

Danke Danke Danke

mal schauen wie ich meine paar Ideen noch so umsetzte

---

Clipser - 27/6/2010 um 00:19

und dann musst du unbedingt am Klang noch was machen
Sorry Doc!!!

---

Cassius - 27/6/2010 um 01:02

Sehr sauber gearbeitet, schaut echt geil aus

Welche Lüfter sind das denn? Stören die nicht bei "leisen passagen" ?

Warum keine 120er lüfter?

---

gramsi - 27/6/2010 um 10:01

Sind zwar kein Papst diesmal, ausser der kleine 40er.

Die 80mm Lüfter sind XENCORE LOW-Noise, gabs mal als 6erPack im Ausverkauf, haben 1200RPM und sind 16dB laut oder leise wie mans nimmt. Die 80er Papst hätten 9-11dB gehabt, kosten aber aber auch einiges mehr!

120er Lüfter hätte ich in der unteren Eatge net untergebracht

Die Lüfter sind nicht warzunehmen,denn einzigen denn ich höre ist der interne aus einer der beiden ESX Amps,aber auch nur solange der Amp kalt ist,liegt wohl am Lageröl,was die tiefen Temperaturen im Winter net so gut fand.

Is mir egal ich höre es net wenn die Musi läuft auch bei leiser (mässiger) Hörweise zwecks Kind

[Editiert am 27/6/2010 um 10:02 von gramsi]

---

Cassius - 27/6/2010 um 13:49

Na dann passts doch, wenn man die Lüfter nicht hört

Oben hätten aber 120er gepasst?

---

gramsi - 27/6/2010 um 14:17

jupp hätte ich unterbekommen ,
hatte aber die 80er Gitter noch und die Lüfter waren ein 6er Pack ,
von daher

---

gramsi - 4/7/2010 um 12:24

so wieder neues in Planung,

gönne der Anlage noch eine kleine Zusatzbatt. ala
Energetic Hollywood SPV 20


hier mal die geänderte Übersicht und der nun doch wahrscheinliche Endstand,auch die Stinger Spannungsanzeige is schon drin


also was demnächst kommt
- Zusatzbatt. verbauen
- Mittelkonsole ändern für Stinger Spannungsanzeige
- Mittelkonsole neu ledern mit Carbon
- Radioblende modifizieren und ebenfalls ledern in Carbon

also es gibt noch einiges zu tun, werd aber erst nach dem Mammut Üüühh anfangen, net das ich dann mit ner Baustelle aufschlage

[Editiert am 4/7/2010 um 12:58 von gramsi]

---

fogy92 - 4/7/2010 um 12:52

2 fragen

1. warum die brax anzeige raus
2.warum einen 2 Batterie

---

gramsi - 4/7/2010 um 12:56

ersten weil die Brax- im Winter wahrscheinlich ne kalte Lötstelle bekommen hat und mir Spannungen zwischen 14,4 und 19,9V anzeigt.

Ausserdem finde ich ist sie mir zu ungenau vor allem bei Temp.Schwankungen

die Batt. möchte ich als kleine Verbesserung der Spannungsversorgung nutzen, wenn der DD mal fliegt stehen an der HU noch 13,6V das möchte ich gerne etwas verbessern, das 50mm² is eh schon am Limit von der Auslastung von daher macht sich die Batt. gut.

Denke und hoffe ich doch

---

PiastXD - 4/7/2010 um 12:56

danach soll ende sein?!
wers glaubt ^^
weisst doch, man kann nie genug haben! ^^

---

gramsi - 4/7/2010 um 12:59

wer weiss was mir beim bauen noch so einfällt

---

fogy92 - 4/7/2010 um 12:59

ok bein mir funzt sie super
hast du schon einen idee wen die bat unter kommen soll

---

gramsi - 4/7/2010 um 13:01

rechts oben unters Deckbrett, wobei ich wahrscheinlich die Batt. im Deckbrett ausschneiden muss,werde dann von oben ein Blech einsetzen und den Stoff wieder drüberziehen.

so weit der Plan,is nur die Frage obs passt

hast Du nicht ne SPV 20 von Energetic? Kannste mir mal die Genauen Masse posten?

Danke

[Editiert am 4/7/2010 um 13:03 von gramsi]

---

fogy92 - 4/7/2010 um 13:05

jo mach ich gleich bin mal beim auto

---

fogy92 - 4/7/2010 um 13:13

so breit 17,7cm
hoch16,7cm
tief 7,4cm

---

gramsi - 4/7/2010 um 13:20

echt 7,4 nur hoch Du hast auch ne Energetic oder ne Stinger ?

dann würde es passen

---

fogy92 - 4/7/2010 um 13:23

hollywood
ja die ist voll klein und sau gut
meine Bewertung bei Marco
http://www.bass-ix.de/product_reviews_info.php?products_id= 1855&reviews_id=34

[Editiert am 4/7/2010 um 13:25 von fogy92]

---

gramsi - 4/7/2010 um 13:29

top, dann passt die auch rein, muss nur ne Vertiefung ins Deckbrett bekommen von 0,5mm

---

fogy92 - 4/7/2010 um 13:33

viel Spaß beim stechbeiteln
wann willst den den greifen

---

gramsi - 4/7/2010 um 13:37

wenn der Marco mir die Batt zugeschickt hat, bestellt und gelöhnt ist alles

---

fogy92 - 4/7/2010 um 13:48

also Marco leg dich ins zeug

das der gut mann deine bat bald bekommt

[Editiert am 4/7/2010 um 13:48 von fogy92]

---

gramsi - 16/7/2010 um 17:48

so das ist das Gute Stück




und so, bzw. so ähnlich soll es mal aussehen





muss allerding das Deckbrett auschneiden, da die Batt. sonst net passt, entweder kommt ne Platte drüber und über diese der Stoff das man nix sieht oder ein schwarzes Lochblech mit leichter Sicht auf dei Batt.

mal schauen

---

fogy92 - 18/7/2010 um 13:49

lässt die bat so schief stehen ????

[Editiert am 18/7/2010 um 13:49 von fogy92]

---

gramsi - 18/7/2010 um 13:54

ne war nur kurze Platzprobe, die Kabel werden noch leicht verlegt

---

gramsi - 18/7/2010 um 19:42

mein Kumpel hat mich geknipst,



kurz nachdem ich die Gewinde nachgeschnitten hatte, die Chinesen habe irgend so ein Polfett rein was trocken und hart war, da ging die Schraube net mehr rein

aber nu is alles im Lot
